المعلمات التقنية
| ارتفاع المنتج | |
| الأعلى: | 500 ملم |
| الحد الأدنى: | 50 ملم |
| ارتفاع التكعيب | |
| الأعلى. منطقة الإنتاج (يتم إنتاجها على منصات ذات حجم قياسي) | 1320*1150 مللي متر |
| حجم البليت (قياسي) | 1400*1200 مللي متر |
| سمك لوحة الصلب | 14 ملم |
| سمك لوح خشبي | 50 ملم |
| حجم صندوق مواد الخلط الأساسي (باستثناء قادوس الخلط السطحي) | 2500 لتر |
| وزن الآلة | |
| مع جهاز مزج الوجه | 36T |

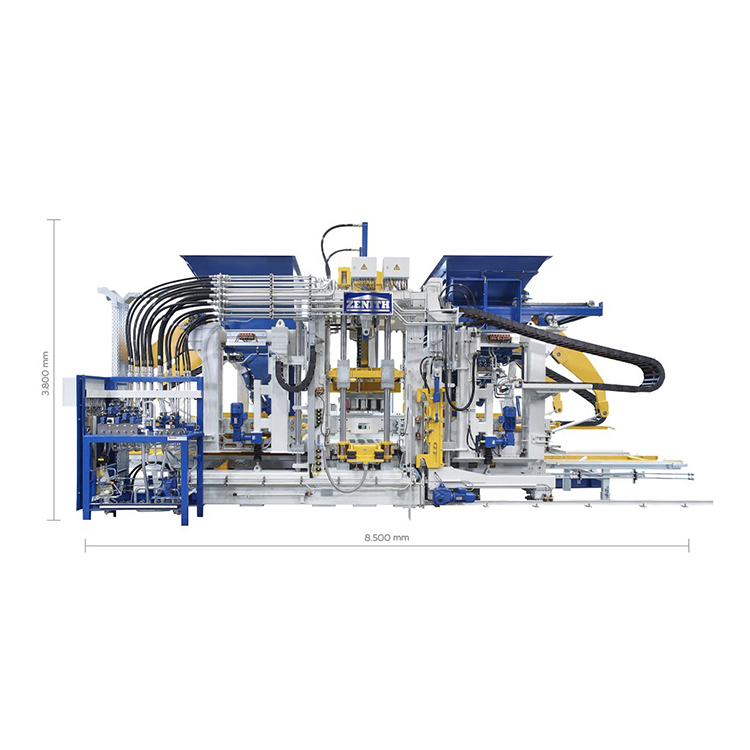

| أبعاد الآلة | |
| الأعلى. الطول الإجمالي | 8500 ملم |
| الأعلى. الارتفاع الإجمالي | 4885 ملم |
| الأعلى. العرض الإجمالي | 3300 ملم |
| المعلمات التقنية للآلة/استهلاك الطاقة | |
| نظام الاهتزاز | نظام الاهتزاز المؤازر |
| جدول الاهتزاز | ماكس.175 كيلو نيوتن |
| الاهتزاز العلوي | ماكس.35 كيلو نيوتن |
| هيدروليكي | |
| التدفق الإجمالي | 540 لتر/دقيقة |
| ضغط العمل | 160 بار |
| الأعلى. قوة | 160 كيلو واط |
ميزة التكنولوجيا

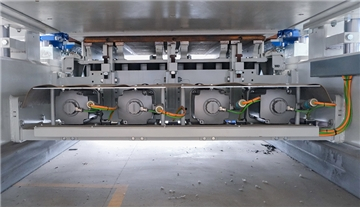

تعد تقنية الاهتزاز المؤازرة "فائقة الديناميكية" عبارة عن نظام اهتزاز عالي الكفاءة وذاتي التكيف مصمم خصيصًا لآلة البلوك؛ يمكن للمحرك المؤازر تقديم أسرع استجابة في أقصر وقت رد فعل، وتحقيق أعلى أداء للاهتزاز، وتقليل استهلاك الأسمنت، وتقصير دورة الإنتاج، وإنتاج منتجات خرسانية عالية الكثافة في مكان الإنتاج؛ يمكن لنظام الاهتزاز التكيف مع متطلبات الإنتاج للمنتجات الخرسانية المختلفة.
النظام التلقائي لتغيير القالب السريع هو نظام يعتمد على الارتباط والتعاون بين الأجهزة المتعددة، والذي يحقق التغيير السريع للقالب من خلال تشغيل النظام الذكي. عندما يتم نقل القالب إلى الجهاز الرئيسي، فإن نظام الرفع يحقق التغيير التلقائي للقالب على جهاز تغيير القالب السريع، ويتم تثبيت رأس المدك وصندوق القالب هوائيًا تلقائيًا؛ آمنة وفعالة وسهلة التشغيل والصيانة وتغيير القالب

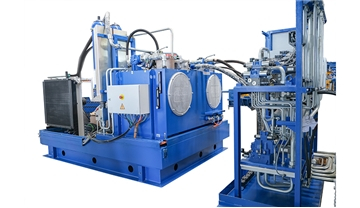

يعتمد النظام الهيدروليكي مضخة الإزاحة المتغيرة المتطورة ونظام صمام مؤازر التغذية الراجعة؛ الضغط والسرعة والموضع عبارة عن تحكم رقمي بحلقة مغلقة، والذي يمكنه ضبط تدفق وضغط المضخة الهيدروليكية تلقائيًا. يتمتع نظام التحكم في درجة حرارة الزيت المستقل بدرجة أتمتة عالية ودقة، ويمكن تحسين كفاءة العمل بنسبة 10%-20%؛ تتميز بخصائص توفير الطاقة وتقليل الضوضاء والكفاءة العالية وحماية البيئة.

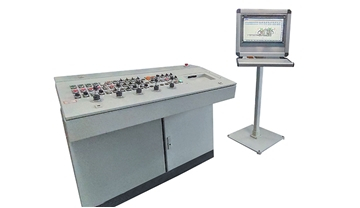

اعتماد منصة التحكم الآلي الأكثر تقدمًا من سلسلة Siemens TIA-Portal PLC في العالم؛ تتمتع بقدرة تشغيل أسرع وأكثر دقة واستقرارًا وقدرة مضادة للتدخل. يمكن أن يؤدي الإنتاج المرن من خلال تقنية التحكم في المنصة إلى تجنب التأثير العنيف للمعدات وإطالة عمر الخدمة للمعدات. العرض المرئي وتشخيص نظام التفاعل بين الإنسان والحاسوب وإشارات نظام التحكم يسهل بشكل كبير التشغيل والعمل.

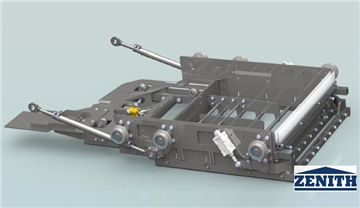

يعتمد نظام التغذية تقنية التغذية الحاصلة على براءة اختراع للتحريك الدوار 360 درجة، ومجموعة التحريك مجهزة بأسطوانات التحريك لحساب المحاكاة، والتي يمكنها ضبط وضع التغذية بذكاء وفقًا لمواصفات مختلفة للقوالب؛ تحقيق توحيد وكفاءة التغذية؛ يمكن أن يكون أكثر ملاءمة لأفضل طريقة تغذية للمواد الخاصة مثل نفايات البناء والمخلفات؛ مع جهاز كشط ونفخ الأسطوانة، يمكنه تجنب تأثير البقايا المجمعة على لون القماش، ويجعل لون سطح المنتجات أكثر جمالاً.

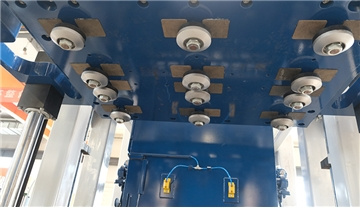

من خلال ردود الفعل الإشارة، يتم التحكم في مرحلة وسرعة الاهتزاز، ويكون التزامن مرتفعًا؛ وضع الاستعداد عالي السرعة والتشغيل عالي التردد يمكنه تقصير وقت الدورة بمقدار 1.5 ثانية بكفاءة عالية؛ وحدة التحكم المؤازرة عبارة عن وحدة محرك أحادية المحور من النوع الكتابي، ويعتمد السائق وضع اتصال ناقل DC المشترك (يمكن استخدام الطاقة المتجددة وإعادة تدويرها)، مما يمكن أن يقلل من استهلاك الطاقة بنسبة 15%؛ تأثير الكبح أفضل.
يعتمد الإطار الرئيسي هيكل الإطار الملحوم عالي القوة المصمم بواسطة تكنولوجيا آلة الطوب من Zenith، والذي يتم لحامه بواسطة قسم خاص من الفولاذ. التصميم معقول، واللحام موحد وجميل، ويتم معالجة الإطار بالكامل عن طريق اهتزاز الشيخوخة لضمان الجودة العالية والثبات العالي للإطار. تجعل عملية التصميم الهيكلي المتقدمة الآلة الرئيسية قابلة للتوسيع، ويمكن إضافة وظيفة فتح وإغلاق القالب الجانبي ووظيفة رسم اللوحة (الأساسية) ووظيفة زرع لوح البوليسترين لاحقًا.

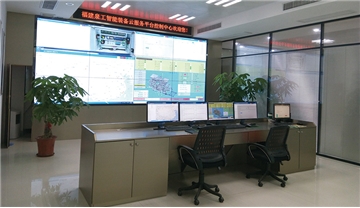

تحقق منصة الخدمة السحابية للمعدات الذكية من "كيو جي إم آند زينيث" المراقبة عبر الإنترنت، والترقية عن بعد، والتنبؤ بالأخطاء عن بعد والتشخيص الذاتي للأخطاء، وتقييم الحالة الصحية للمعدات؛ إنشاء تقارير حالة تشغيل المعدات والتطبيق والوظائف الأخرى؛ يمكن للخدمات عن بعد تشخيص المشكلات وحلها بسرعة للمستخدمين. كل شيء مترابط، ويمكن رؤية إنتاج وتشغيل المعدات من خلال الشبكة في كل ركن من أركان العالم.

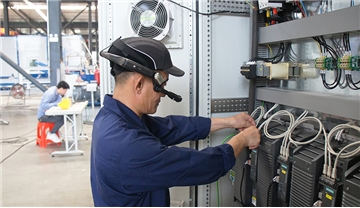

استنادًا إلى منصة الخدمة السحابية للمعدات الذكية، مع نظارات خدمة الواقع المعزز المتقدمة، يمكن إنشاء الخدمة الفنية لصيانة الواقع المعزز الذكي لشركة QGM، والتي يمكنها تحقيق الموقع السريع لأخطاء الأخطاء وإنشاء الحلول في الوقت الفعلي. من خلال إنشاء رابط في الوقت الفعلي مع منصة الخدمة السحابية، يمكن تحقيق التواصل الصوتي والرسومي عبر الإنترنت في الوقت الفعلي والمشاركة بين المستخدمين والفنيين ومهندسي ما بعد البيع، ويمكن إنشاء "أنت عيني" بعناية لبناء خدمة صيانة "جراحة دقيقة" عن بعد على مستوى الخبراء.

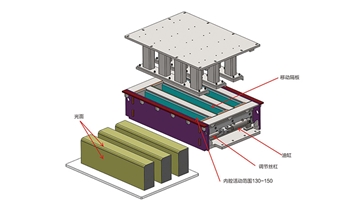

يتم حجز الواجهات الوظيفية الميكانيكية القابلة للتوسيع مثل جهاز فتح وإغلاق القالب الجانبي (حجر الرصيف بطبقة سطحية ملونة)، وجهاز سحب الأخدود الأفقي (طوب الحفاظ على المياه/البلوك المجوف المتشابك) وجهاز نقل الرغوة (كتلة العزل)، والتي يمكن أن تحقق المطابقة السريعة لإنتاج منتج جديد متعدد الوظائف. واجهة بيانات DCS PN محجوزة، والتي تتمتع بقابلية توسع قوية ويمكن أن تكون متوافقة مع نظام التحكم المركزي الخاص بالمستخدم؛ يمكنها أيضًا تحقيق المتطلبات الجديدة للمستخدمين في عملية إنتاج المعدات، وترقية برامج المعدات وتحسينها؛ لتزويد المستخدمين بخدمات ذات قيمة مضافة طويلة الأجل.

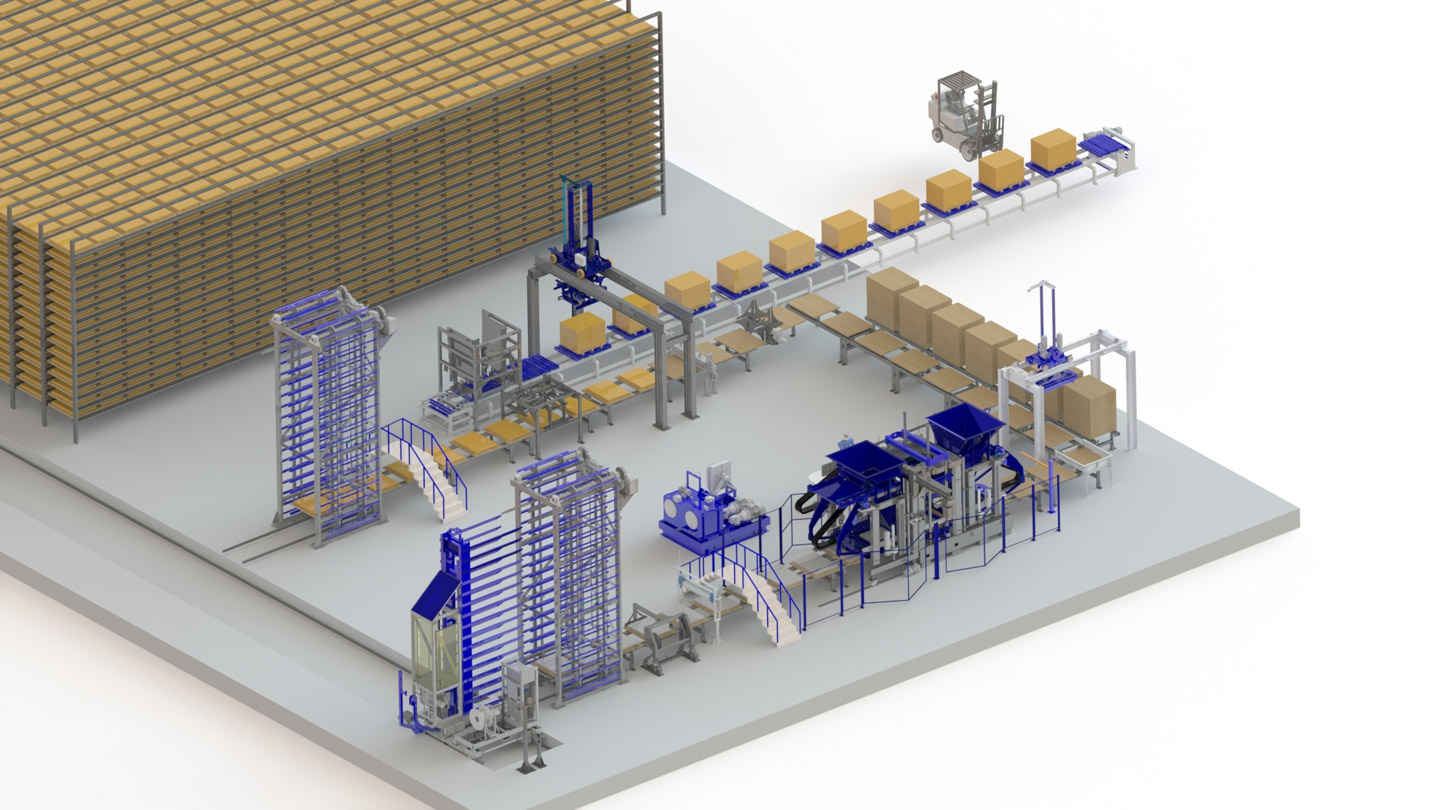

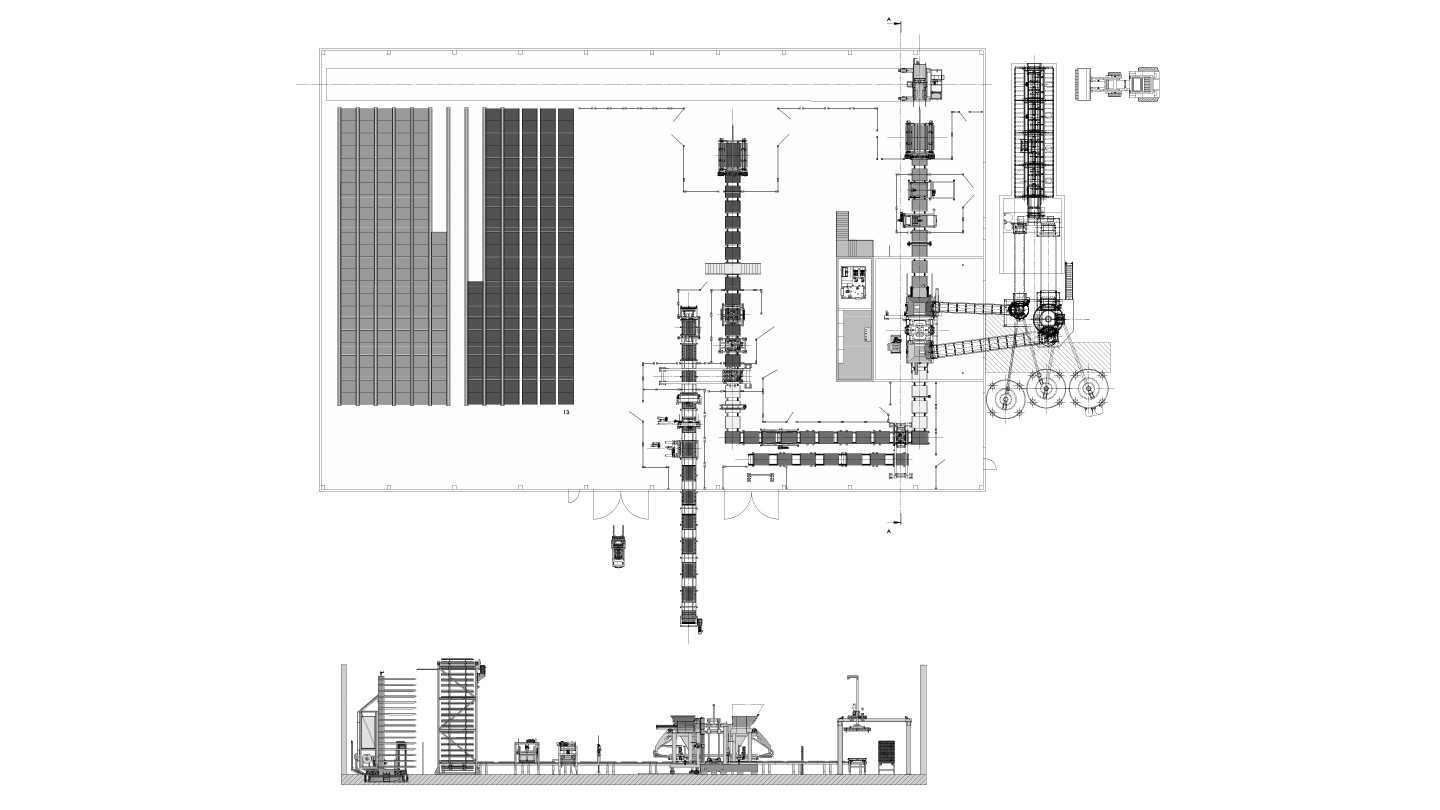

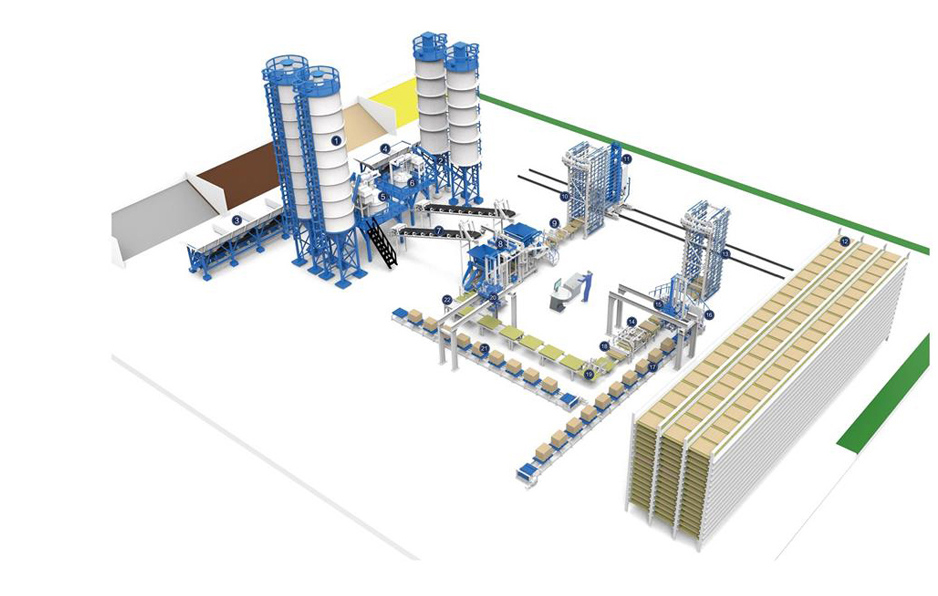

خط إنتاج زينيث 1500
المعدات الطبيعية
باتشر
وحدة تغذية البليت الأوتوماتيكية
مستشعر الرطوبة
سيارة الاصبع
فاصل كتلة البليت
غرفة المعالجة
كتلة دفع Cuber

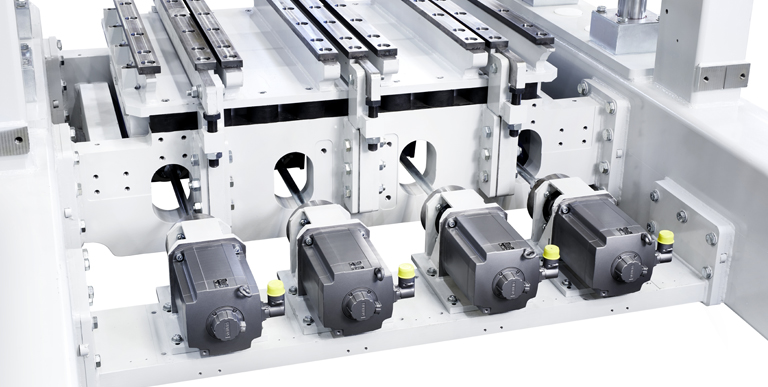

يمثل نظام الضغط المؤازر عالي الجودة المسمى Ultra-Dynamic ضغطًا عاليًا للغاية وديناميكيات شديدة. وبالتالي فهو يضمن إنتاجًا سريعًا وفعالًا لمنتجات عالية الجودة. خاصة بالنسبة للمنتجات ذات الحجم الكبير وأيضًا للمنتجات المتميزة، والتي يتم إنتاجها بالاهتزاز المسبق والمتوسط، فإن نظام الاهتزاز هذا يوفر العديد من المزايا. يعمل النظام بدون حمام زيت مما يدعم إنتاجًا صديقًا للبيئة ومنخفض الصيانة.

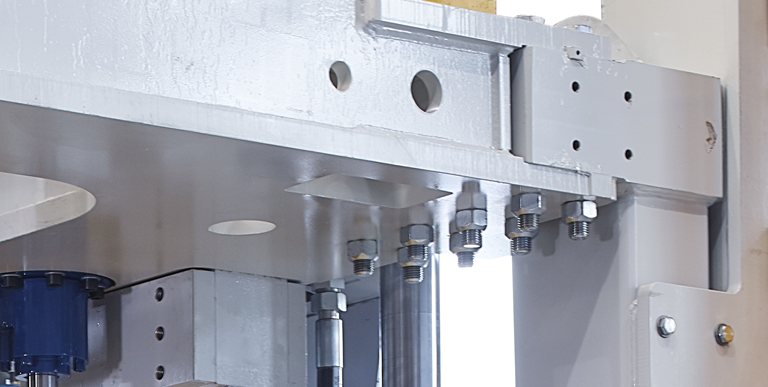

يعد استخدام التركيبات اللولبية لطاولة الاهتزاز والعارضة المتقاطعة للمحرك والأجزاء الجانبية للإطار ميزة خاصة لهذه الآلة. إنها فريدة من نوعها في السوق لأنها يمكن أن تتكيف مع ظروف الإنتاج الخاصة بالعميل. يوفر البناء اللولبي أيضًا وصلات مقاومة واستقرارًا ممتازًا.

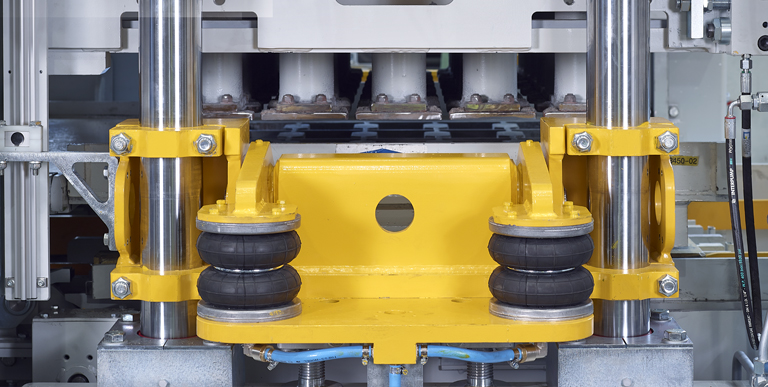

يوفر جهاز تثبيت القالب الهوائي تغيير القالب بسهولة. يتم وضع القالب دون أي أدوات تثبيت أخرى - على سبيل المثال. البراغي - على حامل القالب. يتم تثبيته بواسطة أذرع التثبيت التي تعمل بالهواء المضغوط. يتم تحقيق نتائج الاهتزاز المثالية وعمر القالب الأطول بفضل التعديلات الفردية للاهتزاز المسبق والرئيسي. يمكن الآن تكييف جهاز تثبيت القالب مع أنظمة تثبيت القالب الخاصة بمصنعي الماكينات والقوالب الآخرين.

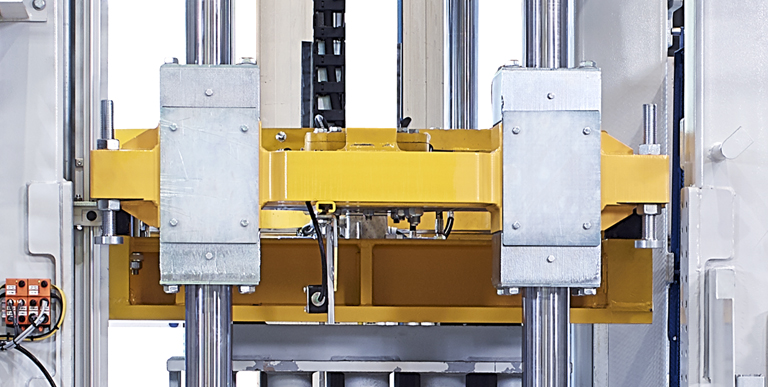

تم تطوير اجتياز جديد للآلة ZENITH 1500-2 والذي يسمح بإزالة الأعمدة بشكل فردي من الجانب. توفر هذه الميزة الجديدة الكثير من الوقت أثناء أعمال الصيانة ويمكن إجراء عملية الاستبدال بشكل أكثر أمانًا وبجهد أقل. الهندسة الكاملة لهذا التجميع بما في ذلك الأعمدة مطابقة للآلة السابقة ZENITH 1500. ومن الممكن تحديث هذا العبور الجديد على الأجهزة الموجودة.

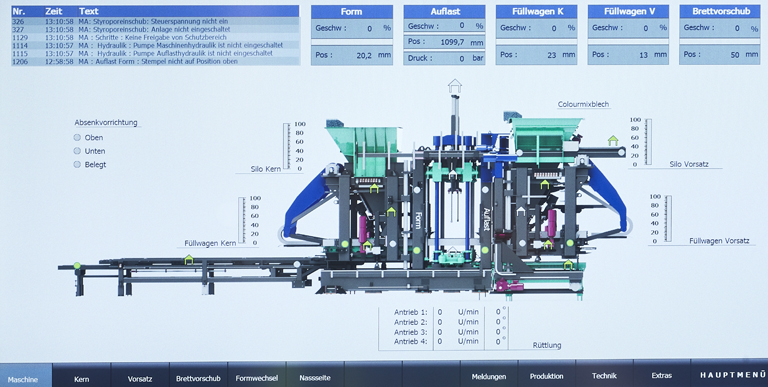

ويضمن مفهوم التصور البديهي الذي لا يحتاج إلى شرح سهولة التعلم لتشغيل الآلة. يدعم التصميم التشخيصي الجديد المشغلين في اختيار أفضل التعديلات. لم يعد استكشاف الأخطاء وإصلاحها الذي يستغرق وقتًا طويلاً ضروريًا، كما تم تقليل فترات توقف الإنتاج إلى الحد الأدنى. باستخدام أحدث تقنيات قواعد البيانات، يمكن تسجيل كافة المعلومات وتقييمها وتخزينها. هذه البيانات متاحة في أي مكان بفضل شبكة المصنع الكاملة.
