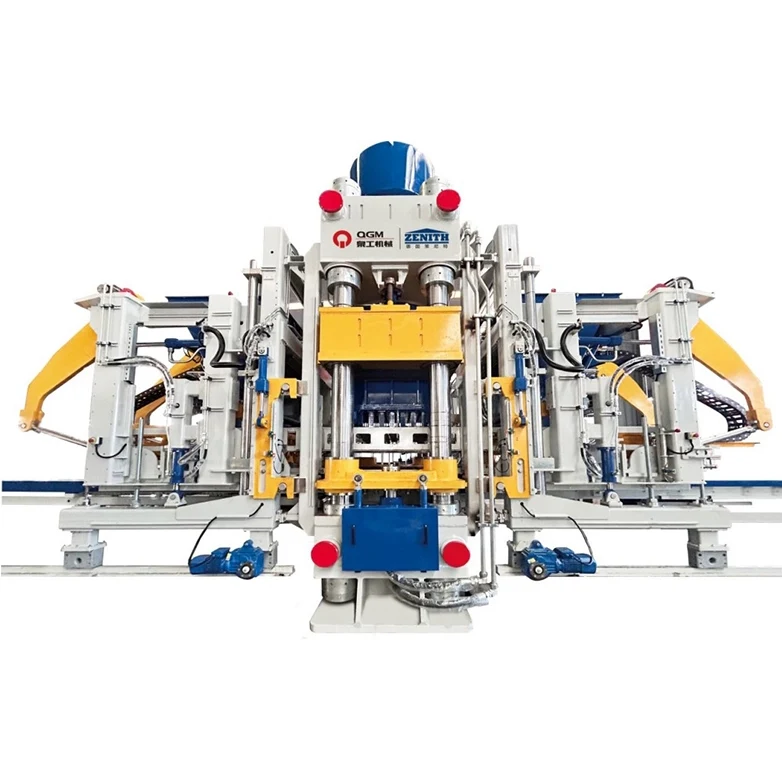

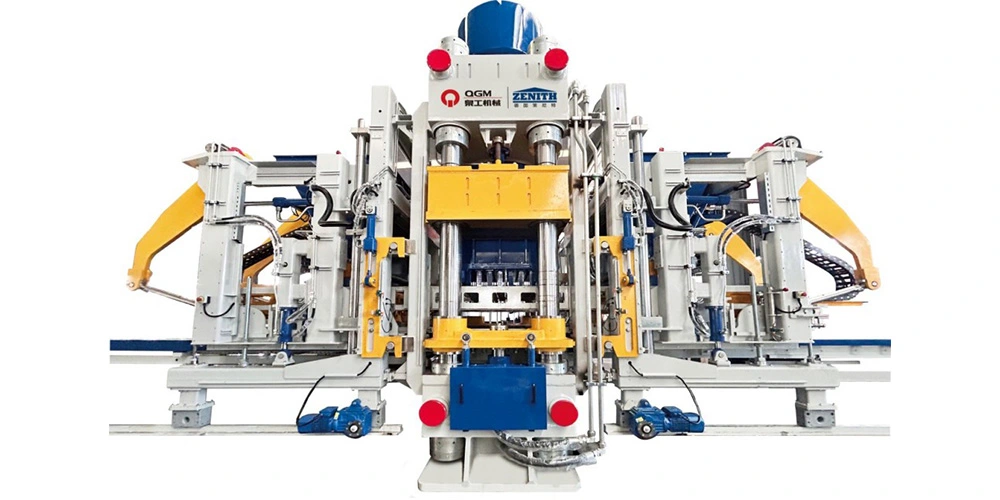

تم تصميم سلسلة VP حول بنية ميكانيكية وهيدروليكية وكهربائية متكاملة، وتجمع بين إطار الآلة عالي القوة والضغط الهيدروليكي ذو الحمولة الكبيرة والاهتزاز المؤازر والأتمتة الذكية. تُستخدم المكونات المعترف بها عالميًا في الأنظمة الرئيسية لدعم التشغيل المستقر وأداء التشكيل المتسق.
من خلال ثلاثة تكوينات لقوة الضغط - 600 و900 و1500 طن - توفر سلسلة ZN-VP حلاً قابلاً للتطوير لمصنعي المنتجات الخرسانية بمتطلبات إنتاج ومواصفات منتج مختلفة.
الآلة مناسبة بشكل خاص للتطبيقات التي يكون فيها ضغط التشكيل، والقدرة على التكيف مع المواد، ومرونة المنتج أمرًا مهمًا. اعتمادًا على النموذج المحدد وتكوين القالب وإعدادات الإنتاج، يمكن للآلة تصنيع:
● الكتل الخرسانية القياسية
● كتل مجوفة
● كتل الرصف
● أحجار الرصيف
●منتجات خرسانية ذات مظهر حجري
●منتجات تنسيق الحدائق
● كتل حماية المنحدرات للحفاظ على المياه
● منتجات الحوائط والديكورات الخرسانية
تدعم سلسلة ZN-VP أيضًا استخدام العديد من المواد الخام ذات الحبيبات الدقيقة والنفايات الصلبة، بما في ذلك نفايات البناء والنفايات الصلبة المعدنية ومخلفات المناجم ومسحوق الحجر والحمأة وطين غسل الرمال، مع مراعاة إعداد المواد المناسبة وتصميم المزيج.
وهذا يجعل سلسلة ZN-VP خيارًا مناسبًا لمشاريع إنتاج البلوك الخرساني التي تركز على إعادة تدوير النفايات الصلبة ومنتجات الخرسانة ذات القيمة المضافة.
| نموذج | ZN600VP | ZN900VP | ZN1500VP |
| ارتفاع المنتج | 40-200 ملم قابل للتخصيص؛ تحديد عند الطلب | 40-200 ملم قابل للتخصيص؛ تحديد عند الطلب | 40-200 ملم قابل للتخصيص؛ تحديد عند الطلب |
| حجم البليت | 1200*870 مللي متر | 1200*1150 مللي متر | 1400*1200 مللي متر |
| قوة الضغط الرئيسية | 600 طن | 900 طن | 1500 طن |
| قطر الاسطوانة الرئيسية | φ500 ملم | φ600 ملم | φ800 ملم |
| وزن الماكينة (المادة الأساسية + مزيج الوجه + النظام الهيدروليكي) | تقريبا. 61 ت | تقريبا. 66 ت | تقريبا. 80 طن |
| الطاقة الهيدروليكية | 75 كيلو واط | 90 كيلو واط | 110 كيلوواط |
| أبعاد الماكينة (الطول × الارتفاع × العرض) | حوالي 6900 × 5600 × 2800 ملم | حوالي 7200 × 5600 × 2800 ملم | حوالي 8500 × 6000 × 3300 ملم |
| كتلة خرسانية قياسية 240 * 115 * 53 مم | 42 قطعة/قالب | 52 قطعة/قالب | 64 قطعة/قالب |
| كتلة الرصف 200*100*60 ملم | 30 قطعة/العفن | 40 قطعة/قالب | 48 قطعة/قالب |
| منتج خرساني ذو مظهر حجري 600*300*80 مم | 3 قطعة/العفن | 3 قطعة/العفن | 6 قطع./قالب |
| كتلة جوفاء390*190*190 مللي متر | 10 قطعة/العفن | 10 قطعة/العفن | 12 قطعة/قالب |

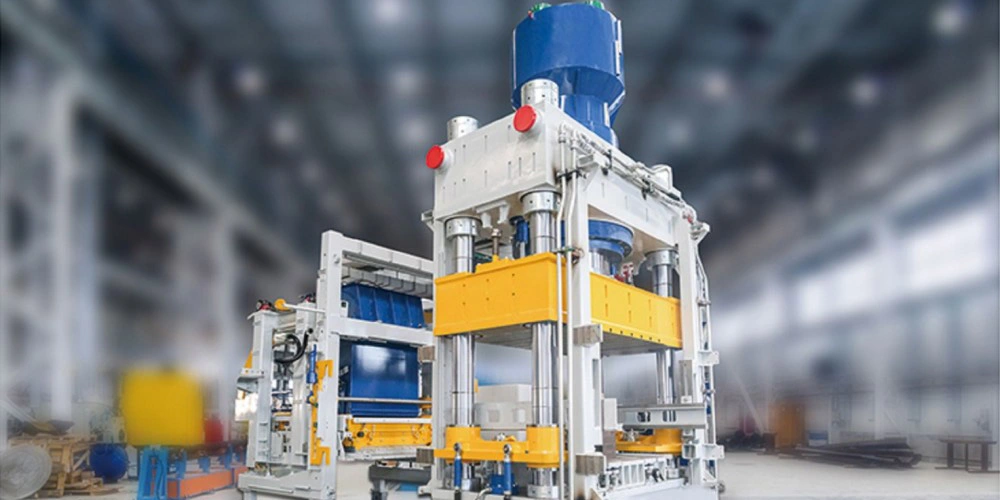

يتم تصنيع إطار الماكينة الرئيسي من مقاطع فولاذية ذات أشكال خاصة ويشتمل على تكنولوجيا التصميم الهيكلي الحاصلة على براءة اختراع.
يخضع الإطار الملحوم لمعالجة تخفيف الضغط الاهتزازي لتحسين الاستقرار الهيكلي. توفر الأعمدة ذات القطر الكبير الدعم والتوجيه أثناء إغلاق القالب، مما يساعد في الحفاظ على تحديد موضع القالب بدقة طوال عملية التشكيل.
يعتمد نظام التشكيل التزامن الميكانيكي لتنسيق تحرير القالب ودعم تشكيل المنتج المتسق.
لإنتاج البلوك الخرساني عالي الضغط، يعد هيكل الآلة الصلب ضروريًا للحفاظ على حركة القالب المستقرة وظروف التشكيل القابلة للتكرار.

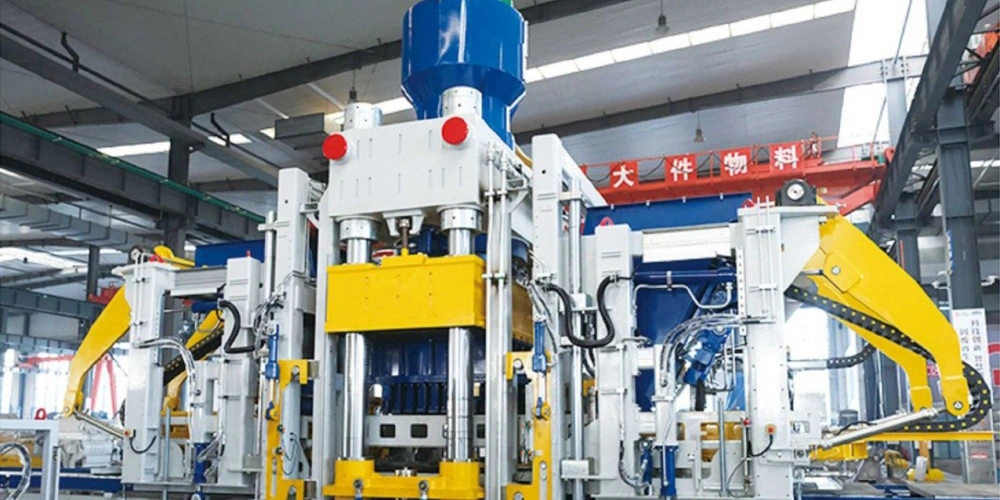

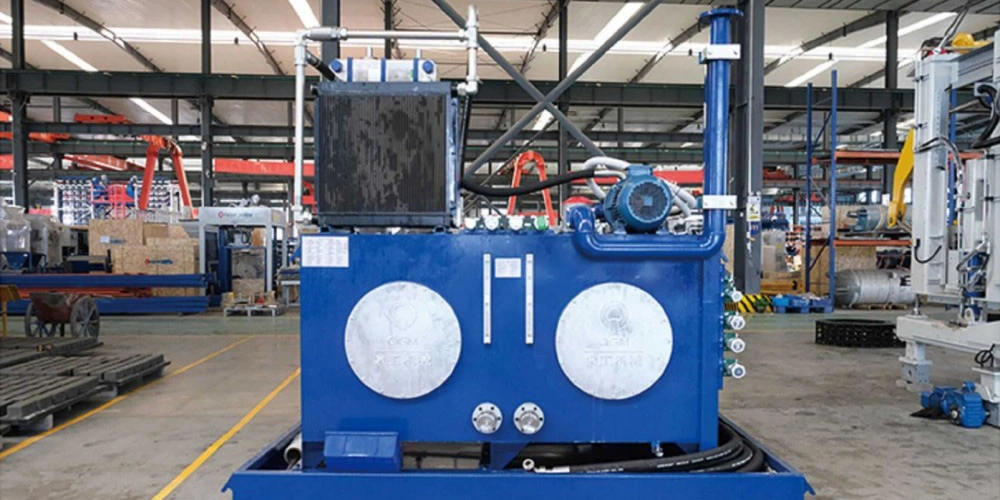

يعد نظام التشكيل الهيدروليكي أحد السمات المميزة لسلسلة ZN-VP.
توفر النماذج الثلاثة أقصى قوى ضغط رئيسية تبلغ 600، 900 و1500 طن، على التوالي. تولد الأسطوانات الرئيسية ذات القطر الكبير قوة التشكيل المطلوبة لإنتاج منتجات الخرسانة عالية الضغط.
يتم استخدام المضخات والصمامات الهيدروليكية ذات العلامات التجارية العالمية داخل النظام الهيدروليكي. يمكن تعديل سرعة الضغط والضغط والسكتة الدماغية وفقًا لمتطلبات المنتج والعملية.
وهذا يسمح بتكوين عملية التشكيل لأنواع مختلفة من المنتجات وخصائص المواد.
يعد التكوين الهيدروليكي عالي الضغط ذا صلة بشكل خاص بالمصنعين الذين ينتجون منتجات خرسانية كثيفة أو يعملون مع خلطات تحتوي على مساحيق دقيقة ومواد مشتقة من النفايات الصلبة.
تشتمل سلسلة ZN-VP على تقنية الاهتزاز المؤازرة الألمانية المتقدمة.
توفر المحركات المؤازرة استجابة سريعة وتحكمًا دقيقًا في معلمات الاهتزاز، مما يسمح بتعديل قوة الإثارة وأداء الاهتزاز وفقًا لمتطلبات الإنتاج.
بالمقارنة مع التحكم في الاهتزاز الثابت، توفر تقنية المؤازرة مرونة أكبر عند التبديل بين أنواع المنتجات المختلفة وتركيبات المواد.
تدعم عملية الاهتزاز التي يتم التحكم فيها ضغط الخرسانة وتساعد في الحفاظ على ظروف تشكيل المنتج المتسقة.
تعتبر تكنولوجيا تشكيل البلوك الخرساني بالاهتزاز المؤازر ذات قيمة خاصة عندما يحتاج خط الإنتاج إلى استيعاب مواصفات منتج متعددة بدلاً من تشغيل منتج موحد واحد بشكل مستمر.

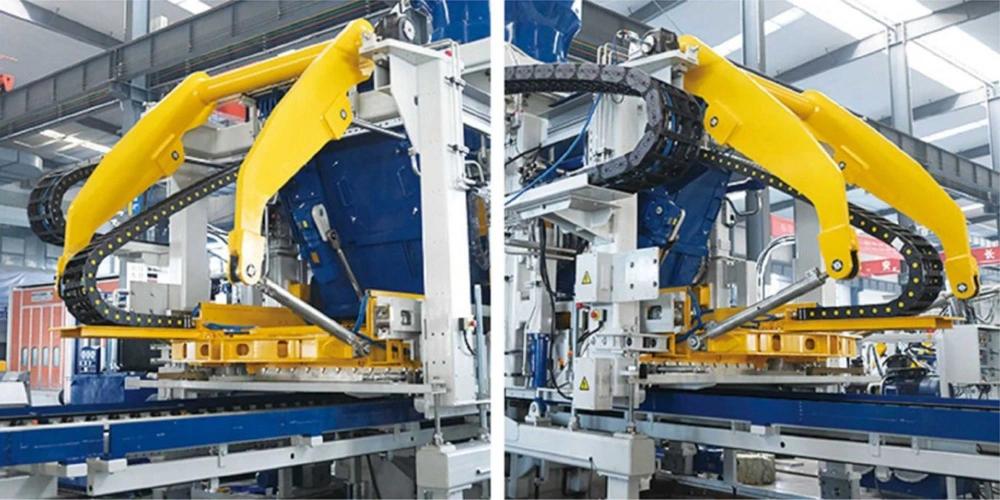

يستخدم نظام تغذية المواد تكوينًا قويًا للذراع المتأرجح لتوزيع المواد بشكل متسق.
تدعم عجلات التوجيه ذات القطر الكبير الحركة السلسة لعربة التغذية، في حين يتم تثبيت لوحات التآكل القابلة للاستبدال على أسطح التلامس الرئيسية لتبسيط عملية الصيانة.
تستخدم منصة التغذية أيضًا مكونات تآكل قابلة للاستبدال. يسمح القفل الهيدروليكي بفتح قسم التغذية وتأمينه أثناء عمليات الفحص والتنظيف والصيانة.
يوفر هذا التصميم وصولاً أسهل إلى الأجزاء القابلة للتآكل ويساعد على تقليل تعقيد أعمال الخدمة الروتينية.
تجمع سلسلة ZN-VP بين آليتين للتشكيل: الضغط الثابت عالي الضغط + الاهتزاز المؤازر.
يوفر النظام الهيدروليكي قوة التشكيل الرئيسية، بينما يساعد نظام الاهتزاز على ضغط المواد أثناء عملية التشكيل.
وفقًا للتكوين الفني الأصلي، يوفر النظام ما يصل إلى 900 أو 1500 طن من قوة الضغط الرئيسية و120 كيلو نيوتن من قوة الاهتزاز في الموديلات المقابلة.
تهدف التكنولوجيا المدمجة إلى تلبية متطلبات تشكيل منتجات الخرسانة ذات العملية الجافة باستخدام كل من مواد النفايات الصلبة الخشنة ومواد المسحوق متناهية الصغر.
يمكن تطبيقه على إنتاج:
●أرضيات خرسانية ذات مظهر حجري
● منتجات الرصف النفاذة
● أحجار الرصيف
● الكتل الخرسانية التقليدية
● المنتجات الخرسانية للمناظر الطبيعية
●منتجات خرسانية أخرى حسب الطلب
بالنسبة للمشاريع التي تتطلب تنوع المنتجات ومرونة المواد، يوفر تكوين الضغط والاهتزاز المدمج بديلاً لأنظمة التشكيل التقليدية ذات الضغط الثابت أو الاهتزاز فقط.

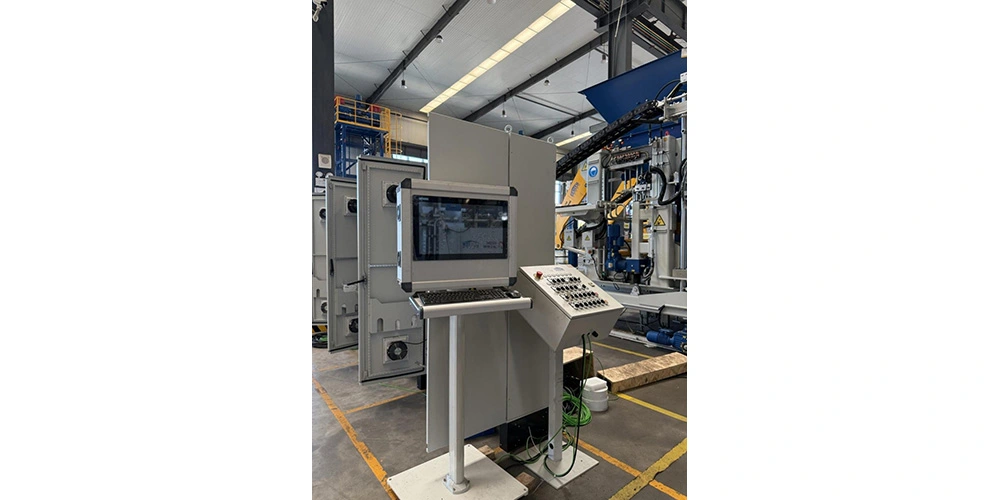

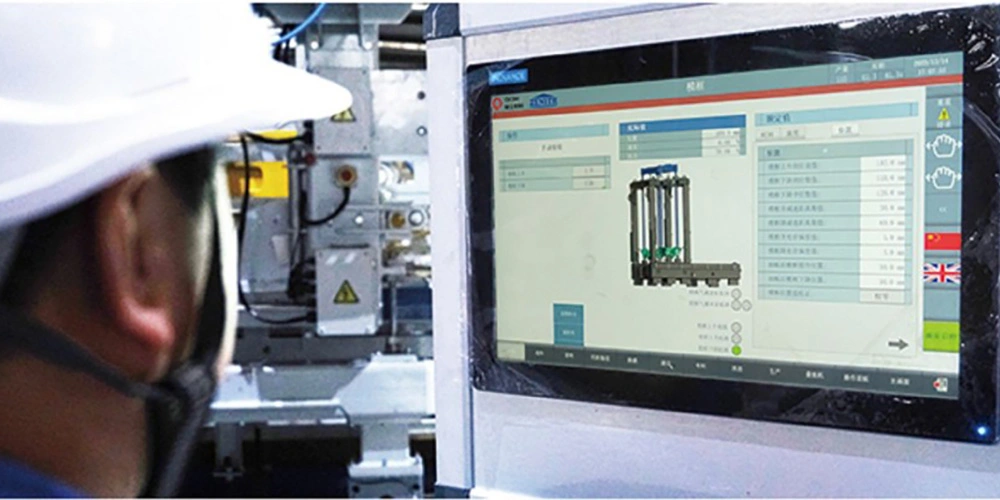

تدمج سلسلة ZN-VP تكنولوجيا الأتمتة الألمانية مع واجهة مرئية بين الإنسان والآلة.
يقوم نظام التحكم بتنسيق عمليات تشكيل الماكينة مع تزويد المشغلين بواجهة واضحة لإدارة الإنتاج.
تشمل الوظائف الرئيسية ما يلي:
●إدارة وصفة الإنتاج
● إدارة معلمات التشغيل
● مراقبة حالة المعدات
● جمع بيانات الإنتاج
● التحكم في تشغيل الآلة
● معلومات المعدات المرئية
ومن خلال تقليل التدخل اليدوي غير الضروري، تساعد بنية التحكم المتكاملة المشغلين على إدارة معلمات الإنتاج بشكل أكثر اتساقًا.
بالنسبة لخطوط إنتاج بلوك الخرسانة الآلية، يوفر التحكم المركزي أيضًا واجهة أكثر وضوحًا بين آلة البلوك ومعدات المنبع أو المصب.

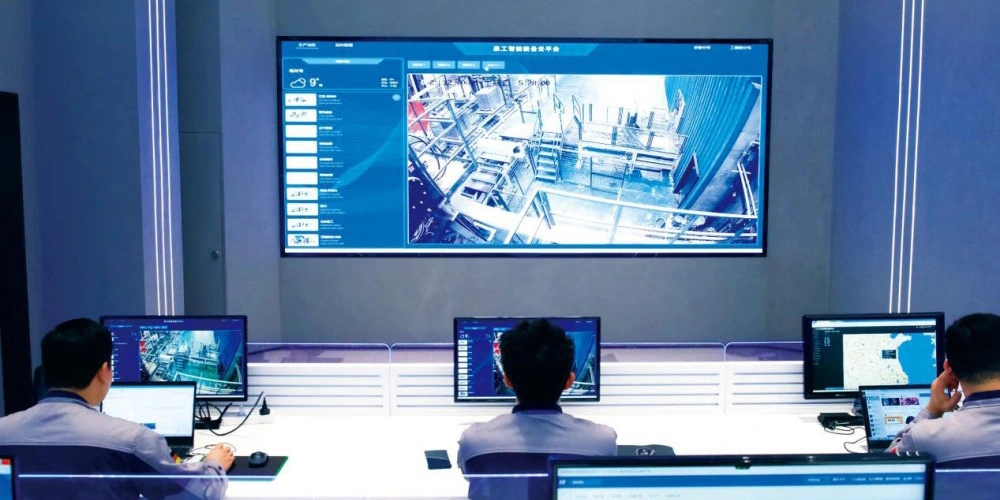

تعمل منصة الخدمة السحابية للمعدات الذكية من QGM على توسيع نطاق إدارة الماكينة إلى ما هو أبعد من خزانة التحكم المحلية.
تدمج المنصة الحوسبة السحابية، واتصالات البيانات، ونمذجة المعدات، والذكاء الاصطناعي، والشبكات العصبية الغامضة، وتقنيات البيانات الضخمة لجمع وتحليل معلومات تشغيل المعدات وأنماط الاستخدام.
اعتمادًا على تكوين النظام والترخيص، يدعم النظام الأساسي ما يلي:
● مراقبة المعدات عبر الإنترنت
● التحكم في المعدات عن بعد
● الدعم الفني عن بعد
● الكشف عن الأخطاء التنبؤية
● تشخيص الأخطاء
● تقييم صحة المعدات
● تقارير التشغيل الآلي
● تحليل بيانات المعدات
يؤدي هذا إلى إنشاء اتصال رقمي بين آلة تصنيع البلوك ووظائف الخدمة السحابية.
بالنسبة لمصنعي الكتل في الخارج، يمكن أن توفر مراقبة المعدات السحابية طبقة إضافية من الدعم عندما تكون معدات الإنتاج بعيدة عن مركز الخدمة الفنية للشركة المصنعة.
تتوافق المعدات الذكية ونهج الخدمة السحابية لشركة QGM مع التطوير الأوسع لمعدات صنع الكتل المتصلة رقميًا وأنظمة الإنتاج الذكية.

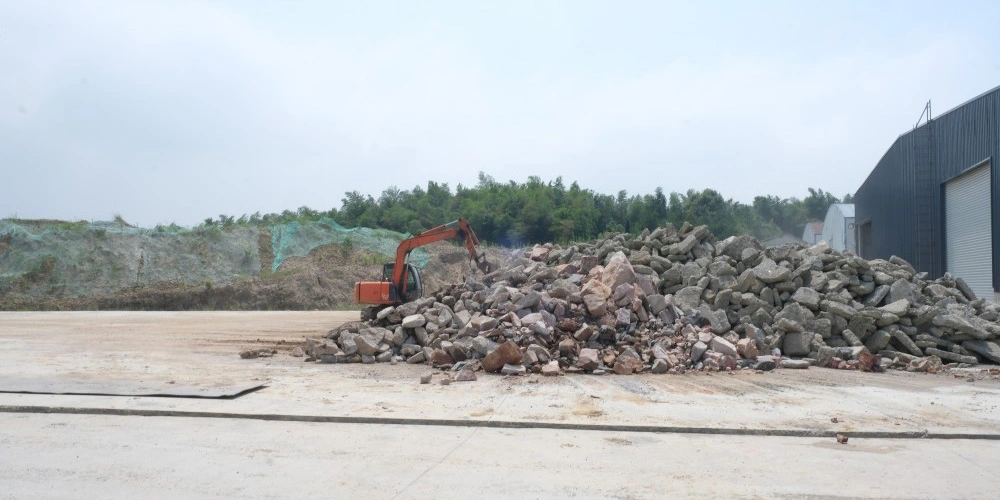

إحدى خصائص التطبيق الرئيسية لسلسلة ZN-VP هي قدرتها على التكيف مع المواد الخام المختلفة.
اعتمادًا على خصائص المواد والمعالجة المسبقة وتصميم المزيج، يمكن استخدام الآلة مع مواد مثل:
مواد النفايات الصلبة
●مخلفات البناء
● النفايات الصلبة المعدنية
●مخلفات الألغام
● مسحوق الحجر
● الحمأة
●طين غسيل الرمل
وينبغي تحديد نسبة المادة الفعلية وتركيبتها وفقاً للخصائص الفيزيائية والكيميائية للمواد المتوفرة محلياً.
المنتجات الخرسانية
يمكن تكوين الآلة لإنتاج:
● الكتل الخرسانية القياسية
● كتل مجوفة
● كتل الرصف
● أرضيات قابلة للاختراق
● أحجار الرصيف
●منتجات خرسانية ذات مظهر حجري
●منتجات تنسيق الحدائق
● كتل الحماية من المنحدرات
● منتجات خرسانية لتزيين الجدران
وهذا يجعل سلسلة ZN-VP ذات صلة بمشاريع إعادة تدوير النفايات الصلبة حيث يكون الهدف هو تحويل مواد النفايات المعالجة بشكل صحيح إلى منتجات خرسانية قابلة للتسويق.
توفر ZN600VP، وZN900VP، وZN1500VP ثلاثة تكوينات مختلفة للمعدات ضمن نفس مفهوم التشكيل الهيدروليكي.
يعتمد اختيار النموذج المناسب على عوامل مثل:
● قوة الضغط المطلوبة
●أبعاد البليت
●حجم المنتج
●مجموعة المنتجات
●خصائص المواد الخام
●تكوين القالب
●حجم الإنتاج المطلوب
●مساحة النبات المتاحة

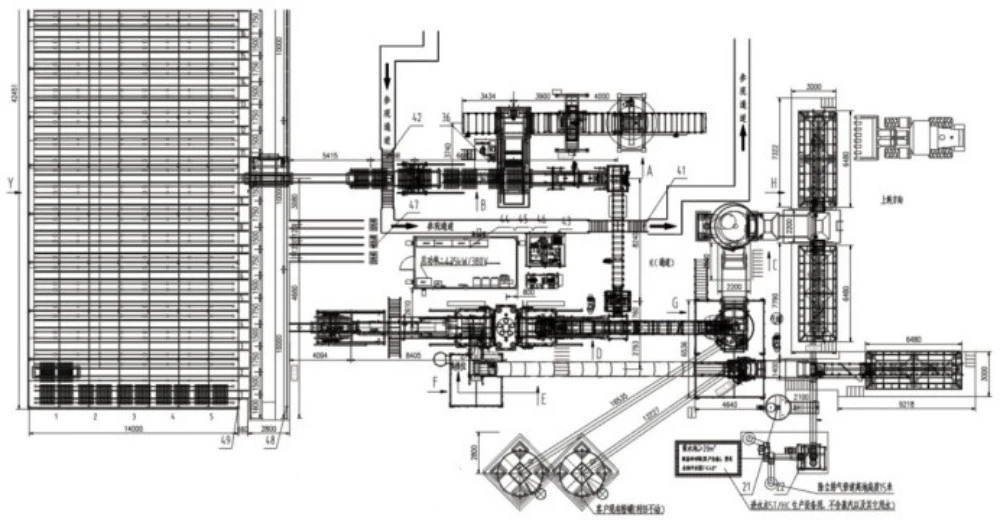

●تكوين الخط الكامل
