| سمات | |
|---|---|
| الأعلى. ارتفاع الكتلة | 500 ملم |
| دقيقة. ارتفاع الكتلة | 40 ملم |
| ارتفاع الكتلة الاختياري (دقيقة) | 30 ملم |
| حجم البليت | |
| معيار | 1.400 × 1.100 × 50 ملم |
| أحجام البليت المختلفة ممكنة | |
| قادوس خرساني خلفي | |
| الحجم (الهندسي) كحد أقصى. | 2.400 لتر |
| قادوس خلطة الوجه | |
| الحجم (الهندسي) كحد أقصى. | 2.400 لتر |
| تنفيذ قادوس مختلف مع لوحة السحب أو غطاء الجرعات لإنتاج متعدد الألوان متوفرة. |
|
| يمكن تعديل ارتفاع التغذية بشكل فردي. | |
| وزن الآلة | |
| مع وحدة خلط الوجه والقالب | تكييف. 35,000 كجم |

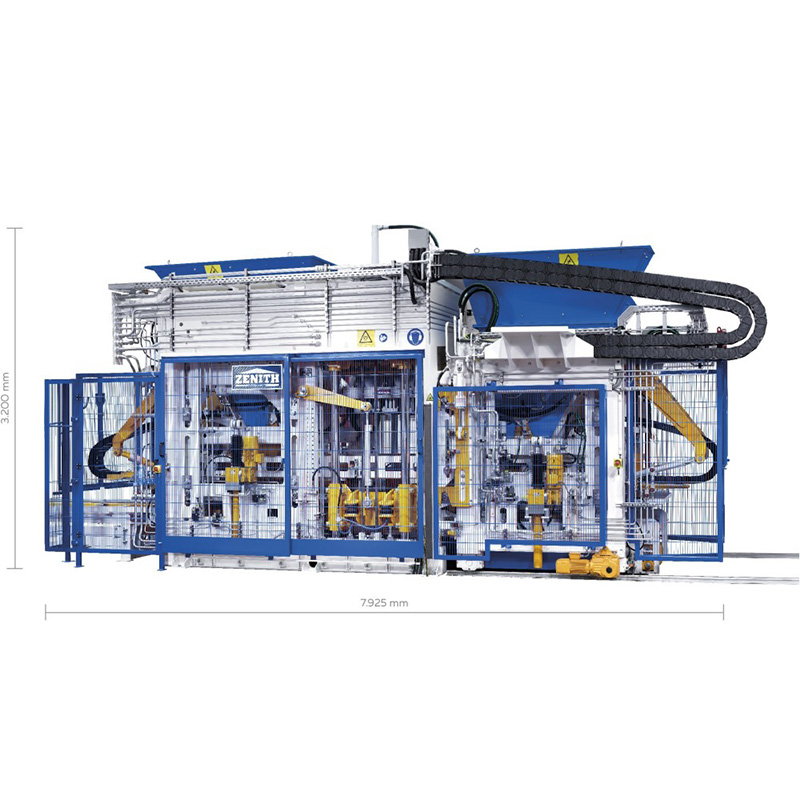

| البعد الآلة | |
| الأعلى. الطول الكلي مع وحدة خلط الوجه | 7.925 ملم |
| الأعلى. الارتفاع الإجمالي (النقل) | 3.200 ملم |
| أقصى عرض إجمالي | 3.100 ملم |
| نظام الاهتزاز | |
|---|---|
| طاولة اهتزاز مكونة من جزء واحد، اهتزاز مؤازر فائق الديناميكية مع التحكم في التردد والسعة (قوة الطرد المركزي كحد أقصى) |
175 كيلو نيوتن |
| 2 هزازات رأس مدك (قوة طرد مركزي بحد أقصى) | 35 كيلو نيوتن |
| الهيدروليكية | |
| السعة (الإجمالي) | 560 لتر/دقيقة |
| ضغط التشغيل
آلة المضخة 1 مضخة 2 رأس العبث وضع المضخة 3 |
180 بار 200 بار 200 بار |
| كهرباء | |
| قوة الاتصال (قياسية) مع وحدة خلط الوجه مثبتة الطاقة |
كاليفورنيا. 310 كيلوواط |
| قوة الاتصال | كاليفورنيا. 160 كيلوواط |
| حماية الصمامات | 315A |
| خط الإمداد | 4 × 185 مم² بديل 2 × 4 × 70 مم² |
| نظام سيمنز S7-1500، بوابة TIA |
|

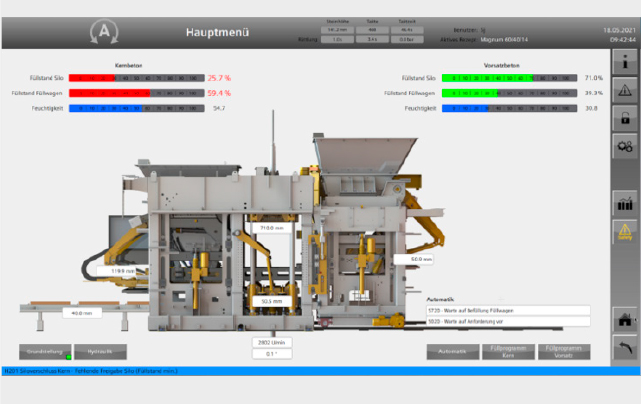

| التشغيل عبر لوحة اللمس |
|
التفاصيل الفنية عرضة للتغييرات – دون إشعار مسبق. صور المعدات المعروضة هي أمثلة فقط. قد تتضمن الصور خيارات حسب طلب العميل.
يعد قادوس الخلط الأساسي القابل لضبط الارتفاع أمرًا جديدًا خاصًا وقد تم تطويره لتحسين جودة المنتجات الخرسانية بشكل كبير. فهو يساعد على تحسين تدفق المواد ويهتم بالتوزيع المتساوي للمواد. بالإضافة إلى ذلك، يمكن تعديل كمية التعبئة في درج التغذية بدقة وبشكل يعتمد على المنتج.

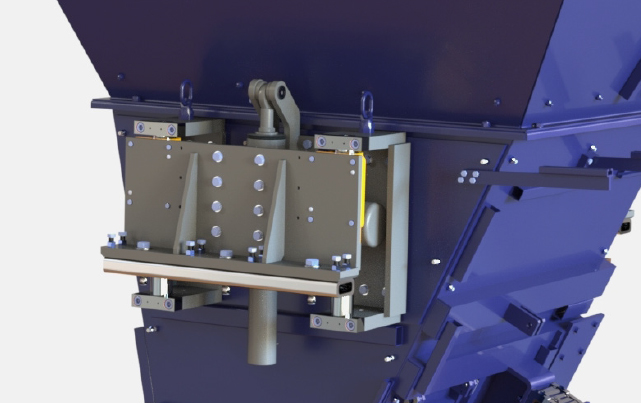

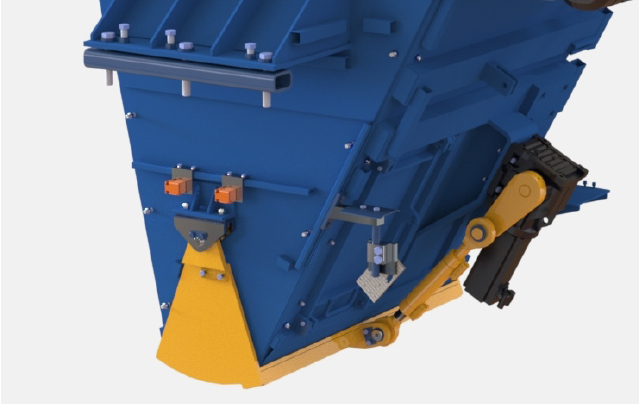

تم تجهيز اللوحات القادوسية الخاصة بقواديس القاعدة والوجه بمحركات مؤازرة. وهذا يسمح بأوقات فتح وإغلاق سريعة للغاية. والنتيجة هي جرعات أكثر دقة. وتتمثل الميزة في إمكانية تكرار عملية الإنتاج بشكل أفضل مما يؤدي إلى تحسين جودة المنتج العالية.
يوفر رأس المدك الرئيسي مرونة أكبر أثناء الإنتاج مقارنة برؤوس المدك الشائعة. يمكن اختيار عدد المخازن المؤقتة المطاطية بحرية. علاوة على ذلك، يمكن أيضًا تصميم جهاز العبث الرئيسي وفقًا لوصلات الشركات المصنعة الأخرى. هذه الابتكارات تجعل الإنتاج أكثر دقة وموثوقية.

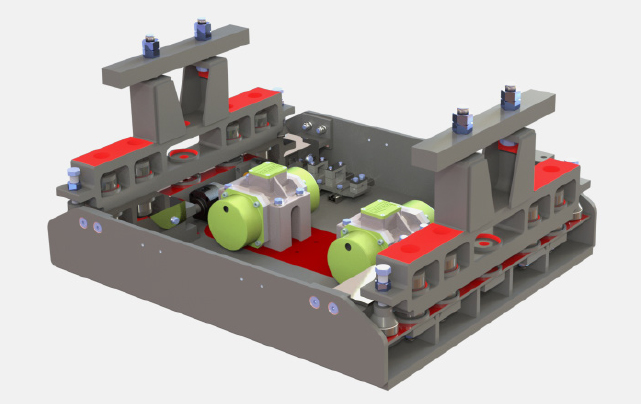

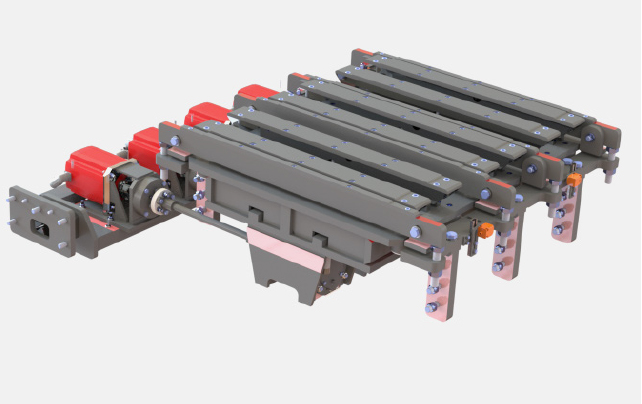

تم تطوير نظام الاهتزاز بطاولة اهتزاز مكونة من جزء واحد بالتعاون مع RWTH Aachen. يحقق كفاءة عالية في استخدام الطاقة بفضل التوزيع الأمثل لقوى الاهتزاز. وبما أن هذا النظام يعمل بدون حمام زيت ولا يحتاج إلى تبريد هواء إضافي، فهو صديق للبيئة للغاية ويسمح بسهولة الصيانة.

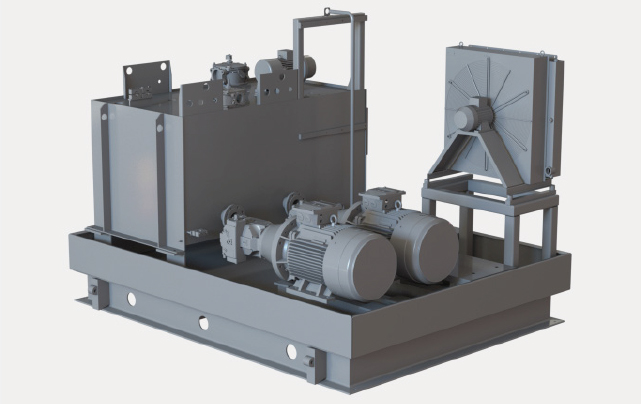

تعمل الماكينة بمضختين رئيسيتين (سعة 270 لتر/دقيقة) ومراكمين للضغط من أجل أوقات دورات سريعة أثناء الإنتاج المنتظم. في حالة تعطل المضخة، يمكن تشغيل الماكينة بالمضخة الثانية لتجنب توقف الإنتاج. تضمن المضخة الإضافية لوضع الضبط (سعة 20 لتر/دقيقة) تحديدًا آمنًا للسرعات للحركات المعنية.
تم تصميم جميع المحاور الرئيسية (رأس المدك، القالب، درج التغذية، شبكة التعبئة) كمحاور يمكن التحكم فيها في بوابة TIA. ولذلك، فإن إلكترونيات التحكم الخارجية ليست ضرورية. يوفر هذا النظام تحديد المواقع بدقة ومستمرة. تضمن الدقة العالية للتكرار في عملية الإنتاج جودة منتج عالية باستمرار أثناء الإنتاج بدون توقف.
