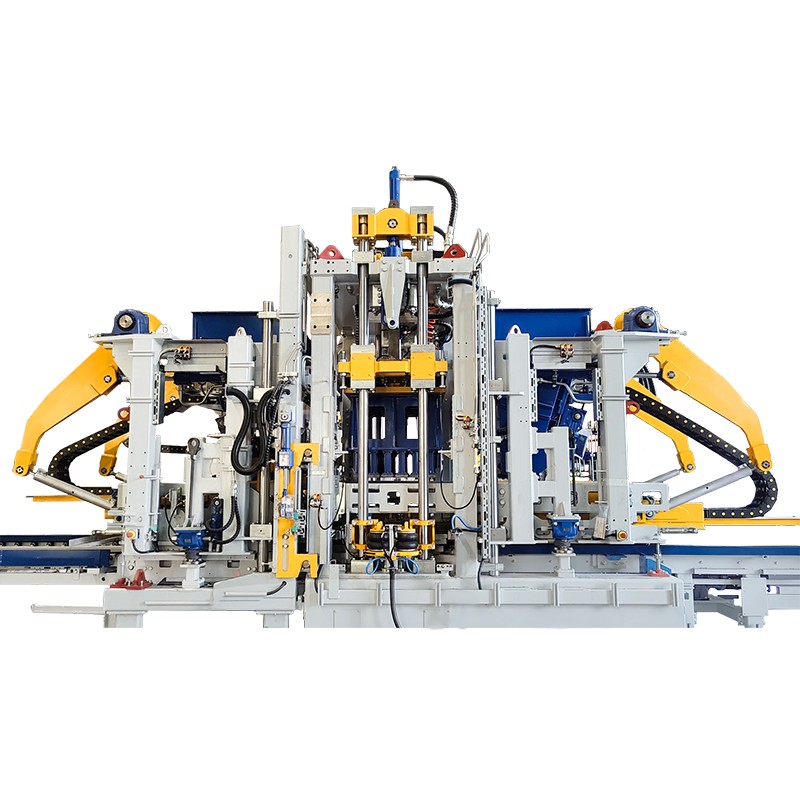

آلة تصنيع الطوب الأسمنتي الأوتوماتيكية بالكامل Zenith ZN900C الألمانية: خبيرة في إنتاج منتجات الأسمنت الذكية والفعالة
جينات تكنولوجيا العلامة التجارية
وراثة لعملية التصنيع الألمانية الدقيقة، تدمج سلسلة Zenith ZN900C تقنية الضغط والتشكيل الذكية من الجيل الخامس، مما يدمج 65 عامًا من الابتكار لدى Zenith في مجال معدات مواد البناء. حصل هذا النموذج على شهادة مزدوجة من شهادة TÜV الألمانية ونظام الجودة CCS الصيني.
مزايا المنتج الأساسية
1. الأداء الممتاز
- الضغط الاسمي 900 طن (قابل للتوسيع إلى 1200 طن)
- دورة إنتاج الطوب القياسي (240×115×53 ملم) 8-10 ثواني
- تصل الطاقة الإنتاجية اليومية إلى 30,000-35,000 قطعة (ظروف العمل القياسية)
- يعتمد نظام الاهتزاز تقنية تبديل التردد المزدوج (50 هرتز / 60 هرتز متكيف)
2. نظام التحكم الذكي
مركز التحكم سيمنز SIMATIC S7-1200 PLC
شاشة لمس صناعية كاملة الألوان مقاس 10.4 بوصة (تدعم التبديل متعدد اللغات)
نظام مراقبة إنترنت الأشياء عن بعد (وصول ثلاثي الأوضاع 4G/5G/WIFI)
نظام تقرير التحليل الذكي لبيانات الإنتاج
3. تكوين المكون الرئيسي
- الوحدة الهيدروليكية: نظام سيرفو مخصص من Bosch Rexroth
- المكونات الكهربائية: تكوين سيمنز/شنايدر من الدرجة الصناعية
- نظام القالب: قالب فولاذي خاص ألماني 1.2842 (صلابة HRC58-62)
- هيكل الإطار: حديد QT600-3 مع معالجة التلدين الشاملة
4. حماية البيئة والتصميم الموفر للطاقة
التحكم في الضوضاء ≥68dB (أ)
وحدة استهلاك الطاقة ≥8.5 كيلو واط ساعة/م3
معدل إعادة تدوير النفايات ≥95%
تصميم مغلق بالكامل لتقليل الغبار
الحلول التطبيقية
مجال الهندسة البلدية
- طوب رصف الرصيف (قوة الضغط ≥40MPa)
- أحجار الرصيف (الطول الأقصى 1500 ملم)
- مكونات خندق الصرف الصحي (نفاذية الماء ≥1.5 سم/ثانية)
مجال البناء بالطوب
- الطوب الأسمنتي القياسي (وفقًا للمواصفة GB/T 21144)
- كتل مجوفة (معدل التجويف 30-55%)
- البلاط المزخرف (دقة السطح ±0.3 مم)
مجال التخزين الصناعي
- بلاط أرضيات البضائع الثقيلة (الحمل الديناميكي ≥10 طن)
- بلاط الأرضيات الصناعية المضادة للانزلاق (معامل الاحتكاك ≥0.6)
- بلاط أرضيات مقاوم للتآكل (مقاوم للأحماض والقلويات PH2-12)
مجال المناظر الطبيعية
- بلاط الرصف الحجري المقلد (صلابة موس ≥6)
- طوب العشب (معدل الافتتاح ≥20%)
- مكونات السياج الفني
خدمات خاصة بالمعدات
ضمان طويل لمدة 24 شهرًا
التركيب والتشغيل مجاني في الموقع
تدريب النظام للمشغلين
الدعم الفني مدى الحياة
الاستجابة العالمية لحالات الطوارئ لمدة 48 ساعة
[خدمة مخصصة] تدعم تطوير القالب الخاص والتحويل الآلي للخط بالكامل، ويمكن أن توفر حلول تحسين العملية بناءً على خصائص المواد الخام للعملاء.
المعلمات التقنية
| منطقة التشكيل القصوى | 1300×650 ملم |
| ارتفاع الكتلة | 40-300 ملم |
| وقت الدورة | 14~24S (حسب نوع الكتلة) |
| قوة الاهتزاز المؤازرة | 100 كيلو نيوتن |
| حجم البليت | 1350×700×(14-35) ملم |
| الاهتزاز السفلي | 2x7.5KW (التردد) /4x12KW (مؤازرة) |
| أعلى الاهتزاز | 2×0.55 كيلو واط |
| نظام التحكم | سيمنز |
| إجمالي الطاقة | 52.6 كيلو واط |
| الوزن الإجمالي | 17T (بما في ذلك جهاز Facemix والعفن) |
| البعد الآلة | 6300×2800×3500 ملم |
ميزة التكنولوجيا
تم تجهيز آلة البلوك بنظام الاهتزاز المؤازر الذي تم تطويره حديثًا، والذي يمكن أن يضمن أن محركات الاهتزاز في حالة متزامنة، والتي يمكن أن تضمن الإخراج الرأسي لقوة الضغط. تجنب أيضًا أضرار إجهاد القص الناتج عن قوة الضغط الأفقي للماكينة وإطالة عمر الماكينة. يمكن أن تصل سرعة المحرك إلى أكثر من 4000 دورة في الدقيقة، مما يمكن أن يوفر قوة ضغط أكبر وسيتم تحسين جودة الكتلة بشكل كبير.
طاولة الاهتزاز مصنوعة من فولاذ HARDOX السويدي عالي التحمل، والذي يتكون من طاولة ديناميكية وطاولة ثابتة، مما يمكن أن يحسن كفاءة الاهتزاز بشكل كبير. بينما يوجد هزازين آخرين في الأعلى لزيادة الدمك وضمان الجودة العالية للبلوك الخرساني.
توجد وسائد هوائية على رأس المدك وعلى جانبين من الماكينة. بعد دفع القالب إلى مكانه، يتم نفخ الوسادة الهوائية الخاصة برأس المكبس وإحكام ربطها تلقائيًا. أخيرًا، يتم نفخ الوسادة الهوائية الخاصة بإطار القالب لتثبيت إطار القالب تلقائيًا. بهذه الطريقة، يمكن أن يساعد في توفير الكثير من الوقت لتغيير القوالب المختلفة، وتقليل ضوضاء الاهتزاز وزيادة كفاءة الإنتاج أيضًا.
يعتمد نظام التحكم QGM شركة SIEMENS PLC، وشاشة اللمس، والموصلات والأزرار وما إلى ذلك، والتي تجمع بشكل مثالي بين التكنولوجيا الأوتوماتيكية والنظام المتقدم من ألمانيا. يتمتع SIEMENS PLC بوظيفة استكشاف الأخطاء وإصلاحها تلقائيًا لسهولة الصيانة وأيضًا القفل التلقائي لتجنب الحوادث الميكانيكية الناجمة عن الأخطاء التشغيلية. بينما يمكن لشاشة اللمس SIEMENS عرض حالة الإنتاج في الوقت الفعلي وتحقيق التشغيل السهل من خلال التمثيل المرئي. في حالة كسر أي جزء في المستقبل، يمكن الحصول على الجزء البديل محليًا، مما يمكن أن يوفر الكثير من الوقت والتكلفة.
المضخة الهيدروليكية والصمام من علامة تجارية عالمية، والتي تعتمد صمامًا تناسبيًا ديناميكيًا عاليًا ومضخة إخراج ثابتة لضبط السرعة والضغط، مع ميزات الثبات العالي والكفاءة العالية وتوفير الطاقة.
يحقق النظام السحابي للمعدات الذكية من QGM المراقبة عبر الإنترنت، والترقية عن بعد، والتنبؤ بالأخطاء عن بعد والتشخيص الذاتي للأخطاء، وتقييم الحالة الصحية للمعدات؛ إنشاء تقارير حالة تشغيل المعدات والتطبيق والوظائف الأخرى؛ مع مزايا التحكم والتشغيل عن بعد، واستكشاف الأخطاء وإصلاحها والصيانة السريعة للعملاء. كل شيء مترابط، ويمكن رؤية إنتاج وتشغيل المعدات من خلال الشبكة في كل ركن من أركان العالم.
المعدات الطبيعية
مصنع خلط وخلط الخرسانة
خلاطة الخرسانة الكواكب
وحدة تغذية البليت الأوتوماتيكية
نظام تكعيب الكتل خارج الخط
نظام التحكم سيمنس
غرفة المعالجة
مكدس / Cuber بسيط
مصعد / خافض وسيارة إصبع
