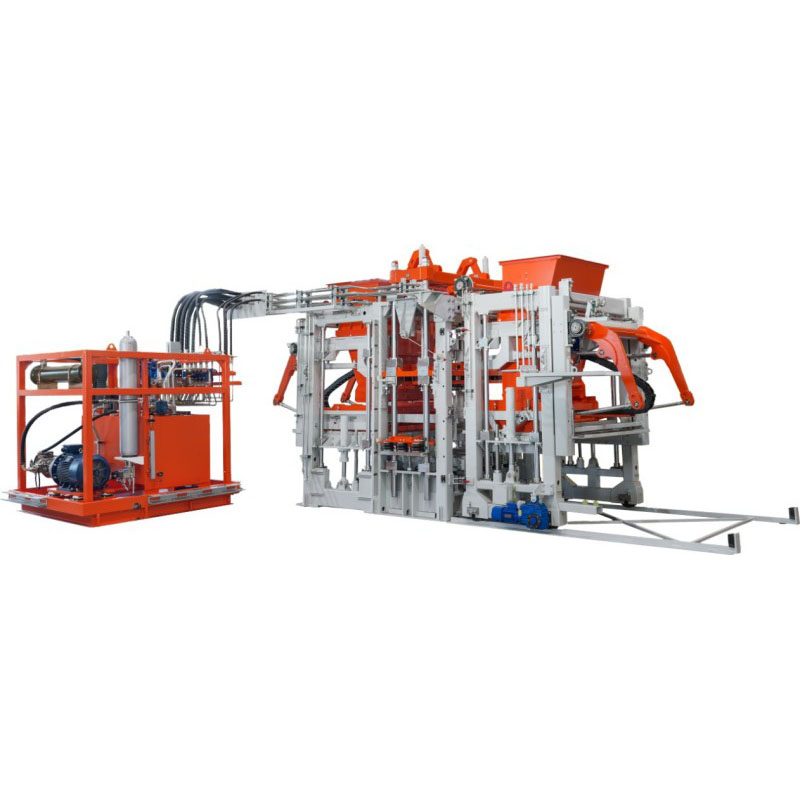

آلة صب رصف العشب

إن آلة التشكيل النفاذية لرصف العشب تعتمد هيكل هيدروليكي متكامل عالي الصلابة، ومجهز بنظام اهتزاز مدفوع بمحرك مؤازر مزدوج وجهاز ضغط متزامن 4000KN. من خلال الضغط العلوي والسفلي المدمج مع تكنولوجيا الاهتزاز متعددة المصادر، فإنه يضمن أن الكثافة الداخلية لراصفات العشب المنتجة تصل إلى أكثر من 98%، وقوة الضغط مستقرة في نطاق MU10.0-MU15.0، ويتم التحكم بدقة في خطأ السمك للمنتج النهائي في حدود 1 مم.

فيما يتعلق بقدرات الإنتاج الأساسية، يمكن للقالب الواحد أن يشكل 18 طوبة رصف 100×200×60mm دفعة واحدة، مع قدرة إنتاجية ثابتة بالساعة تصل إلى 2000 طوبة. بالاعتماد على نظام التغيير السريع للقالب الحاصل على براءة اختراع للعلامة التجارية، يمكن إكمال تبديل القالب في غضون 30 دقيقة دون مساعدة الرفع الاحترافية.

وهو متوافق مع أكثر من 20 مواصفات مختلفة لمواد البناء، بما في ذلك أحجار الرصيف، وطوب حماية المنحدرات، والطوب النفاذ، مما يلبي بشكل كامل احتياجات الطلبات المتنوعة للهندسة البلدية، والمناظر الطبيعية، ومشاريع التطوير العقاري.

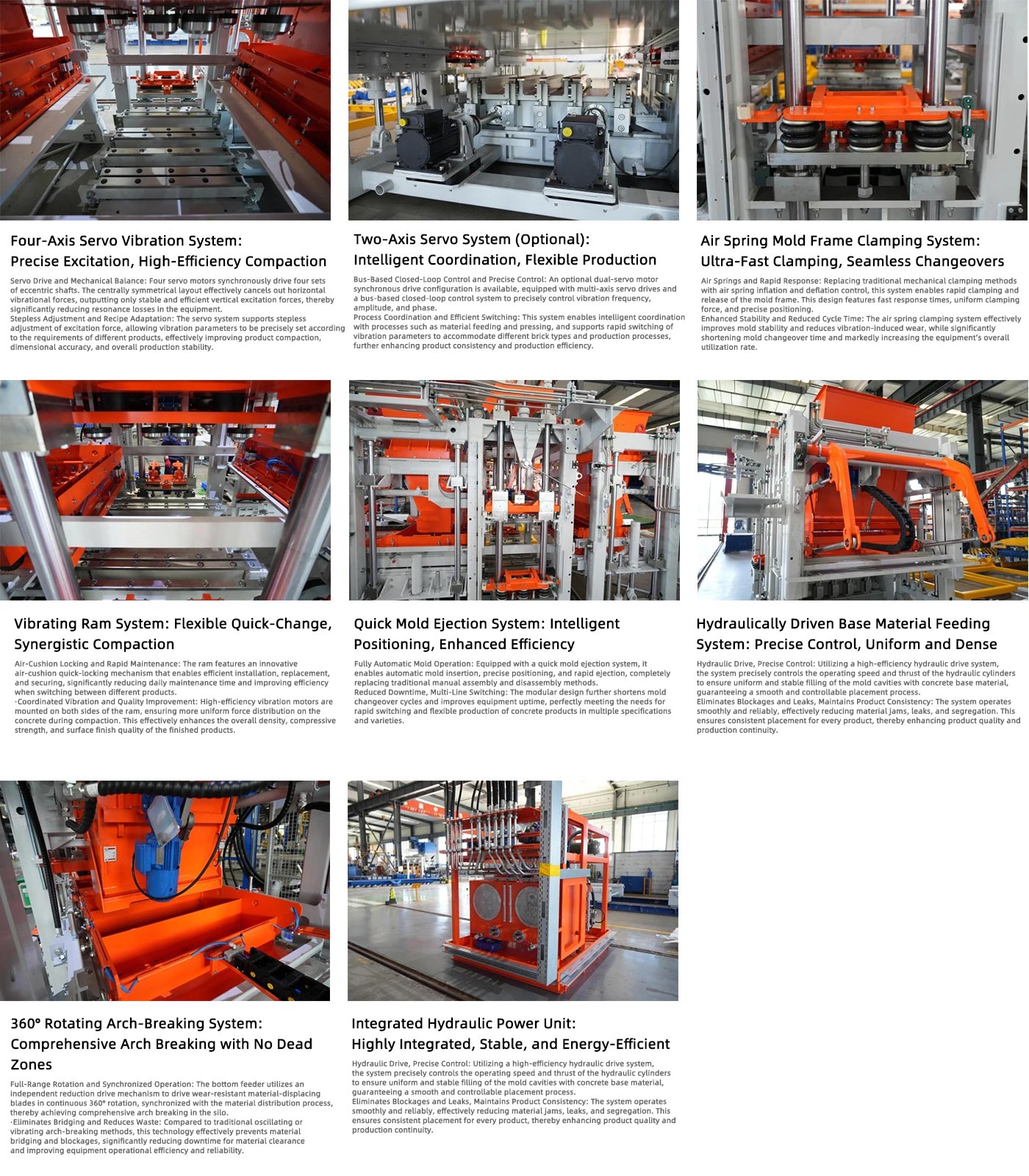

المزايا التكنولوجية الأساسية

1. نظام تحكم ذكي كامل السلسلة: تم تجهيز المعدات بـ PLC من الدرجة الصناعية ومنصة الخدمة السحابية الحصرية لـ Quanzhou، مما يتيح المراقبة في الوقت الحقيقي والتحسين الديناميكي لـ 32 معلمة عملية أساسية، مثل تردد الاهتزاز وضغط التشكيل.
إنه يدعم اهتزاز تعديل التردد بدون خطوات 0-50 هرتز، ويمكن لخوارزمية الذكاء الاصطناعي المدمجة أن تتطابق تلقائيًا مع منحنى الاهتزاز الأمثل وفقًا لتوزيع حجم الجسيمات ومحتوى الرطوبة للمواد الخام المختلفة، مما يضمن توزيعًا موحدًا للمواد دون فصل في مرحلة التردد المنخفض والتفريغ السريع والتشكيل الكثيف للجسم الأخضر في مرحلة التردد العالي.
يمكن أن يوفر نظام التشخيص الذاتي المصاحب تحذيرات مبكرة للمشاكل المحتملة مثل تآكل مجموعة الصمامات الهيدروليكية وأعطال المحرك الاهتزازي، مما يقلل وقت التوقف غير المخطط له بأكثر من 30% ويحسن بشكل كبير استقرار التشغيل المستمر لخط الإنتاج.
2. تعتمد عملية التشكيل المبتكرة عالية الدقة والكفاءة عملية "وضع المواد ثلاثية المراحل + التثبيت الهيدروليكي". يستخدم نظام وضع المواد القسرية تكنولوجيا التفريغ بالطرد المركزي لضمان التوزيع الموحد للمواد الخرسانية داخل صندوق القالب، وتجنب نقاط الألم الصناعية تمامًا مثل نقص المواد الموضعية والضغط غير المتساوي.
مع جهاز تخميد اهتزاز الكبسولة ذو المحطة الكاملة، يتم التحكم في ضوضاء تشغيل المعدات إلى أقل من 75 ديسيبل، وهو أقل بكثير من حد ضوضاء الإنتاج الصناعي. دورة التشكيل القياسية للآلة بأكملها هي 15-20 ثانية فقط، مع قدرة إنتاجية لمدة 8 ساعات في وردية واحدة تتجاوز 45000 طوبة.
يمكن تكديس الطوب المقولب حديثًا مباشرة في 5 طبقات دون دعم منصة نقالة إضافية، مما يوفر 80% من شراء المنصات الخشبية وتكاليف التآكل اليومي، مما يقلل بشكل كبير من تكاليف الاستثمار الداعمة لخط الإنتاج.
3. تتميز المعدات بتصميم شامل لحماية البيئة وتوفير الطاقة، مع التحكم في استهلاك الطاقة لوحدة المنتج بـ 2.8 kW·h/ton من الطوب، وهو انخفاض بنسبة 15% مقارنة بالموديلات التقليدية ذات نفس المواصفات. مجهزة بغطاء غبار مغلق بالكامل ونظام تجميع الغبار ذو الضغط السلبي، فإن تركيز انبعاث الغبار في موقع الإنتاج هو ≥8 mg/m³.
في الوقت نفسه، يمكن للمعدات الاستفادة بكفاءة من مختلف النفايات الصلبة الصناعية مثل نفايات البناء، الرماد المتطاير، وخبث الفولاذ كمواد خام للإنتاج، مع معدل إضافة النفايات الصلبة من 60% إلى 80%، مما يحقق استغلال الموارد بشكل حقيقي من خلال "تحويل النفايات إلى كنز".
تحقق رصف العشب المنتج مستوى F150 في اختبار دورة التجميد والذوبان، مع معامل نفاذية يبلغ 1.5×10⁻²سم/ثانية، مما يتكيف بشكل مثالي مع احتياجات البناء للرصف النفاذي في المدن الإسفنجية، ومواقف السيارات البيئية، والسيناريوهات الأخرى.
4. دوران كامل المدى وتشغيل متزامن: تعتمد عربة المواد السفلية آلية دفع تخفيض مستقلة، مما يدفع شفرات تغذية المواد المقاومة للتآكل إلى الدوران المستمر 360 درجة والمزامنة مع حركة تغذية المواد، مما يحقق كسر القوس الشامل للقادوس.
القضاء على الجسور وتقليل الخسائر: بالمقارنة مع الكسارات القوسية المتأرجحة أو الاهتزازية التقليدية، تتجنب هذه التقنية بشكل فعال سد المواد وانسدادها، مما يقلل بشكل كبير من وقت التوقف عن إزالة المواد وتحسين كفاءة وموثوقية تشغيل المعدات.
5. التصميم المتكامل المعياري: يؤدي دمج الطاقة الهيدروليكية ونظام التحكم ودوائر الزيت في وحدة واحدة إلى تقليل اتصالات خطوط الأنابيب الخارجية بشكل كبير مقارنة بالتصميمات المنفصلة التقليدية، مما يقلل من مخاطر التسرب ويحسن سرعة استجابة النظام والاستقرار التشغيلي.
كفاءة عالية، استهلاك منخفض، تشغيل مستمر: التصميم المتكامل يجعل الصيانة والصيانة اليومية أكثر ملاءمة. يتميز النظام بمزايا مثل سرعة الاستجابة السريعة، الضغط المستقر، والاستهلاك المنخفض للطاقة، مما يلبي متطلبات التشغيل المستمر والفعال للمعدات على المدى الطويل.

المواصفات الفنية

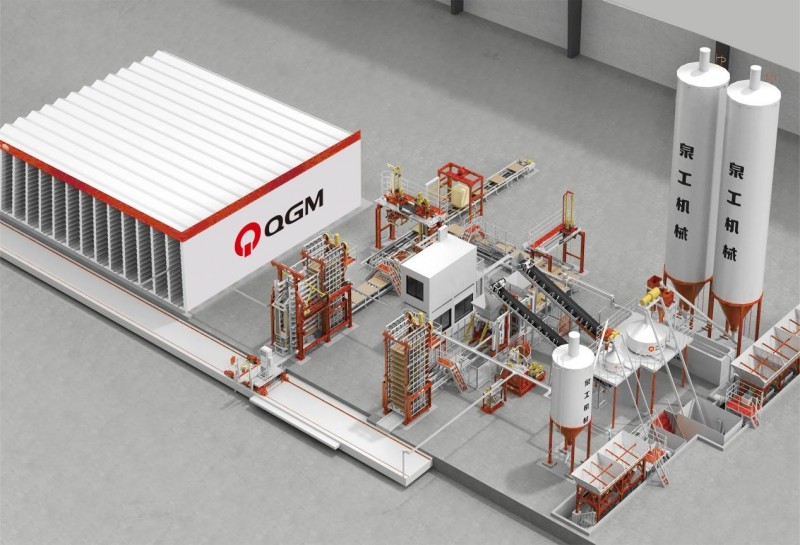

تخطيط خط الإنتاج

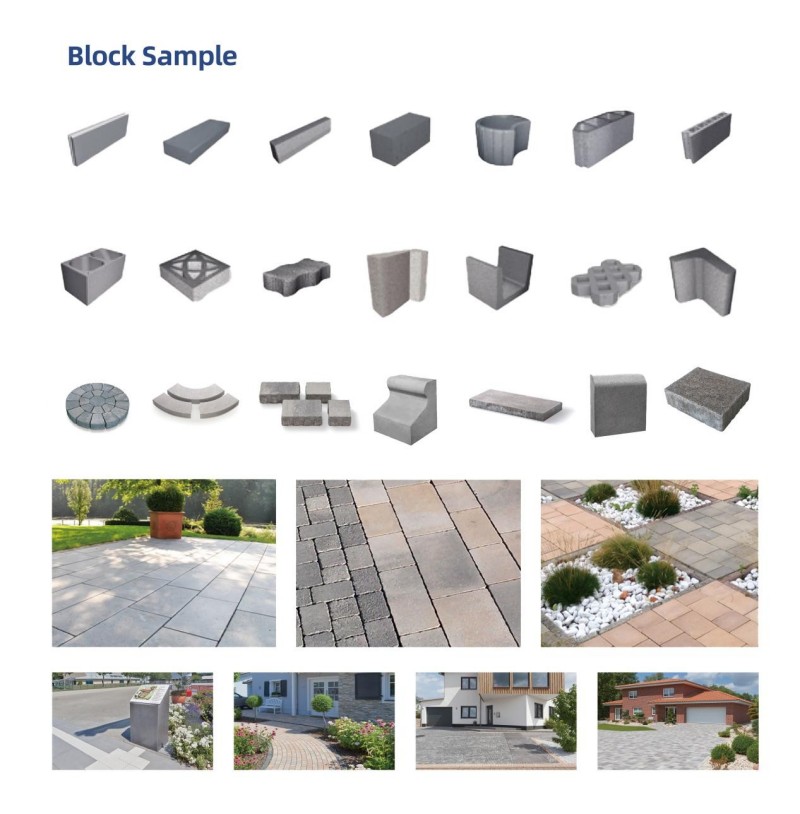

عينات الطوب وسيناريوهات التطبيق
