استنادًا إلى مبادئ التصميم العالمية والنمطية والتنظيمية، يعتمد QT6 هيكلًا معياريًا يعمل على تحسين إمكانية تبادل المكونات، وتبسيط الصيانة، وتوفير مرونة أكبر لمتطلبات الإنتاج المختلفة. يتم تكوين أنظمتها الميكانيكية والكهربائية والهيدروليكية المتكاملة بمكونات من موردين معترف بهم دوليًا لدعم الأداء المستقر للمعدات والتحكم الدقيق في الإنتاج.

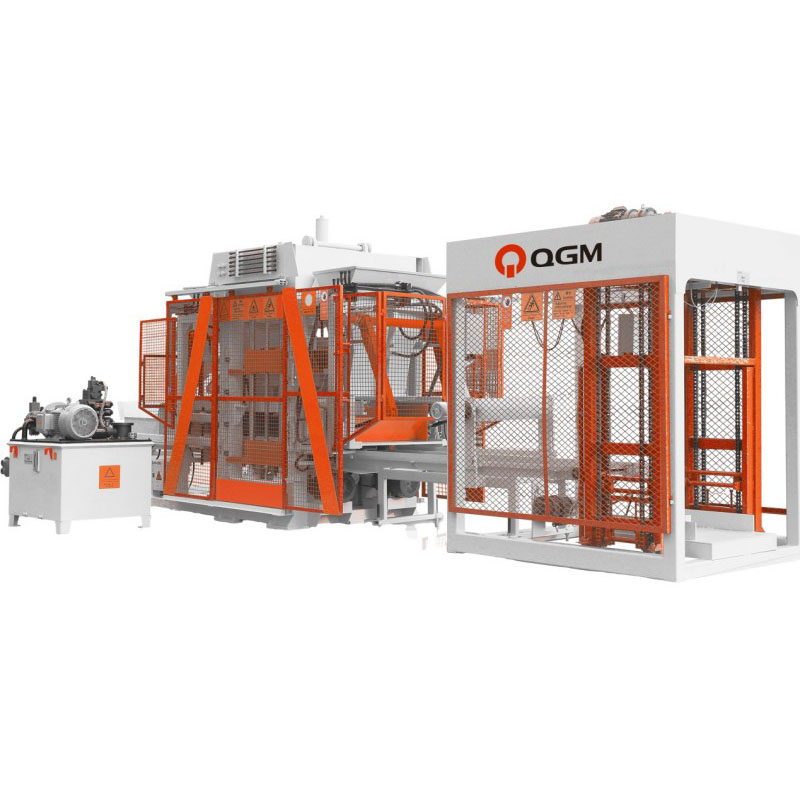

مع تكوينات القالب المرنة وتكنولوجيا تشكيل الخرسانة الفعالة، فإن آلة تصنيع البلوك الأوتوماتيكية QT6 مناسبة لإنتاج مجموعة واسعة من المنتجات الخرسانية، بما في ذلك البلوك المجوف، البلوك الخرساني القياسي، وكتل الرصف الخرسانية عالية الجودة. تكوينها متعدد الاستخدامات يجعل QT6 حلاً عمليًا للمصنعين الذين يبحثون عن آلة فعالة وقابلة للتكيف لإنتاج البلوك الخرساني الآلي.
| مواصفات البليت | 850x680 ملم |
| منطقة صب | 800x630 ملم |
| ارتفاع المنتج | 50-200 ملم |
| عدد الكتل المصبوبة | الطوب المجوف: 6 قطع/قالب (390×190×190 مم) |
| الطوب القياسي: 30 قطعة/قالب (240×115×53 مم) | |
| طوب الرصف: 21 قطعة/قالب (200×100×60 ملم) |

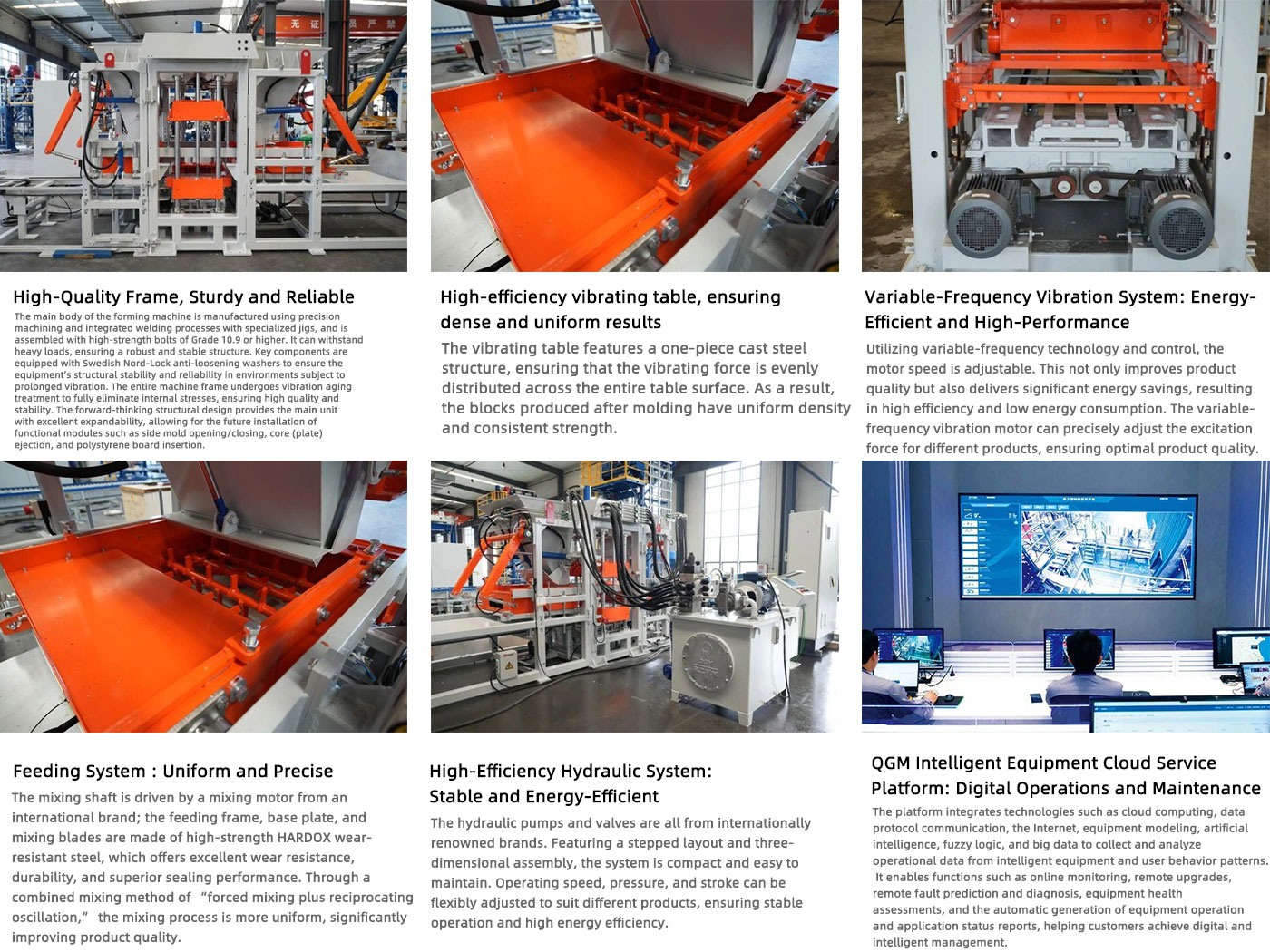

تتميز آلة تصنيع البلوك الأوتوماتيكية بالكامل QT6 بإطار آلة للخدمة الشاقة تم تصنيعه من خلال الآلات الدقيقة واللحام المتكامل بمساعدة التركيبات. تُستخدم البراغي عالية القوة من الدرجة 10.9 أو أعلى للتوصيلات الهيكلية المهمة، مما يوفر مقاومة موثوقة للأحمال الثقيلة والاهتزاز المستمر أثناء إنتاج البلوك الخرساني.
تم تجهيز نقاط التثبيت الحرجة بغسالات Nord-Lock المضادة للارتخاء للحفاظ على استقرار الاتصال في ظل الاهتزازات الطويلة. يخضع إطار الماكينة الكامل لمعالجة تخفيف ضغط الاهتزاز لتقليل الضغوط الداخلية المتبقية وتحسين الاستقرار الهيكلي واتساق الأبعاد طوال فترة خدمة المعدات.
كما يوفر التصميم الهيكلي المعياري المرونة للترقيات المستقبلية. اعتمادًا على متطلبات الإنتاج، يمكن دمج الوظائف الاختيارية مثل فتح وإغلاق القالب الجانبي، وإخراج القلب أو اللوحة، وإدخال لوح البوليسترين في الآلة الرئيسية.
تم تجهيز QT6 بطاولة اهتزاز مدمجة من الفولاذ المصبوب مصممة لتوفير نقل اهتزاز ثابت ومتسق عبر منطقة التشكيل.
يساعد هيكل طاولة الاهتزاز المُحسّن على توزيع قوى الإثارة بالتساوي أثناء عملية التشكيل، مما يعزز ضغط المواد الموحد وكثافة الكتلة المتسقة. وهذا يساهم في قوة الضغط المستقرة، ودقة الأبعاد، وجودة السطح للكتل الخرسانية النهائية.
يتميز QT6 بنظام اهتزاز متغير التردد يسمح بتعديل تردد الاهتزاز وسرعة المحرك وفقًا لمنتجات الخرسانة المختلفة وخصائص الخلط.
من خلال التحكم بدقة في قوة الإثارة أثناء دورة التشكيل، يساعد النظام على تحسين ضغط المواد لأنواع البلوك المختلفة ومتطلبات الإنتاج. يعمل هذا على تحسين اتساق التشكيل مع تقليل استهلاك الطاقة غير الضروري مقارنةً بعملية الاهتزاز ذات السرعة الثابتة.
إن معلمات الاهتزاز القابلة للتعديل تجعل آلة البلوك الخرساني مناسبة لإنتاج منتجات مختلفة بتركيبات مواد وأشكال ومتطلبات كثافة مختلفة.
تم تصميم نظام التغذية QT6 لتوفير توزيع موحد للمواد أثناء عملية تشكيل بلوك الخرسانة. يتم تشغيل عمود الخلط بواسطة محرك خلط معترف به عالميًا، بينما يتم تصنيع إطار التغذية ولوحة القاعدة وشفرات الخلط من فولاذ HARDOX عالي القوة المقاوم للتآكل لتحسين مقاومة التآكل ومتانة الخدمة.
يساعد هيكل الختم الأمثل على تقليل تسرب المواد أثناء التشغيل. تعمل عملية الخلط المدمجة للخلط القسري والتذبذب الترددي على تعزيز التوزيع الموحد للمواد وتحسين اتساق مزيج الخرسانة المسلم إلى القالب.
تعد التغذية المستقرة والتوزيع المتسق للمواد أمرًا ضروريًا لتحقيق كثافة كتلة موحدة ودقة الأبعاد وجودة منتج موثوقة.
يستخدم النظام الهيدروليكي QT6 المضخات والصمامات الهيدروليكية من الشركات المصنعة المعترف بها دوليًا لتوفير نقل موثوق للطاقة والتحكم الدقيق في التشكيل.
تعتمد المكونات الهيدروليكية تصميمًا مدمجًا متدرجًا وثلاثي الأبعاد، مما يعمل على تحسين استخدام مساحة الماكينة الداخلية مع توفير وصول سهل للفحص والصيانة.
يمكن تعديل المعلمات الهيدروليكية الرئيسية، بما في ذلك سرعة التشغيل، وضغط النظام، وشوط الأسطوانة، وفقًا لأنواع المنتجات المختلفة ومتطلبات التشكيل. يساعد هذا التحكم الهيدروليكي المرن في الحفاظ على أداء صب مستقر مع دعم التشغيل الفعال واستهلاك أقل للطاقة.
توفر منصة الخدمة السحابية للمعدات الذكية من QGM حلاً رقميًا لمراقبة وتشخيص وإدارة آلات تصنيع الكتل الأوتوماتيكية طوال دورة حياتها التشغيلية. من خلال دمج الحوسبة السحابية، واتصالات البيانات الصناعية، ونمذجة المعدات، والذكاء الاصطناعي، وتحليلات البيانات الضخمة، تقوم المنصة باستمرار بجمع وتحليل بيانات تشغيل الماكينة لتوفير رؤية أكبر لأداء المعدات وحالة الإنتاج.
من خلال الاتصال عن بعد، يمكن للمشغلين وفرق الصيانة مراقبة ظروف تشغيل المعدات، وإجراء ترقيات النظام عن بعد، والوصول إلى معلومات حالة الماكينة دون التواجد فعليًا في المعدات. تدعم المنصة أيضًا التنبؤ الذكي بالأخطاء، والتشخيص عن بعد، وتقييم صحة المعدات، وتقارير تشغيل المعدات الآلية، مما يساعد المستخدمين على تحديد متطلبات الصيانة المحتملة في مرحلة مبكرة.
من خلال الجمع بين مراقبة المعدات في الوقت الفعلي، والتشخيص عن بعد، والصيانة التنبؤية، وإدارة المعدات الرقمية، تساعد منصة QGM السحابية مصنعي المنتجات الخرسانية على تحسين كفاءة الصيانة، وتقليل أوقات التوقف غير المتوقعة، وتحسين التوفر على المدى الطويل لمعدات إنتاج البلوك الخرساني الخاصة بهم.
